(一级)SPD浪涌防雷器安装接线图和注意事项

  当总配电柜做一级防雷保护时，总配电柜的接入线是三相（380V）电压，我们可以选用开关型25kA或以上的开关型浪涌保护器。该防雷器适用于安防行业，广电行业，通信行业，智能交通的监控机房380V电源Ⅰ级防雷保护。那防雷装置应如何接线呢？就让澳美高小编为大家讲解一下。

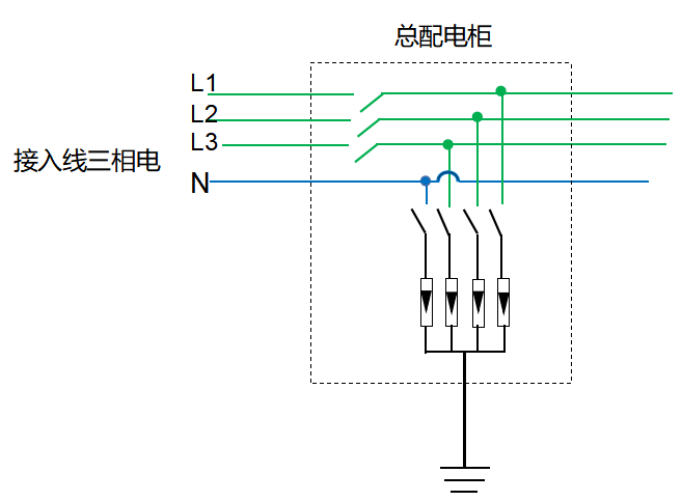

(一级)SPD浪涌防雷器安装在总配电柜时的接线图如下所示：

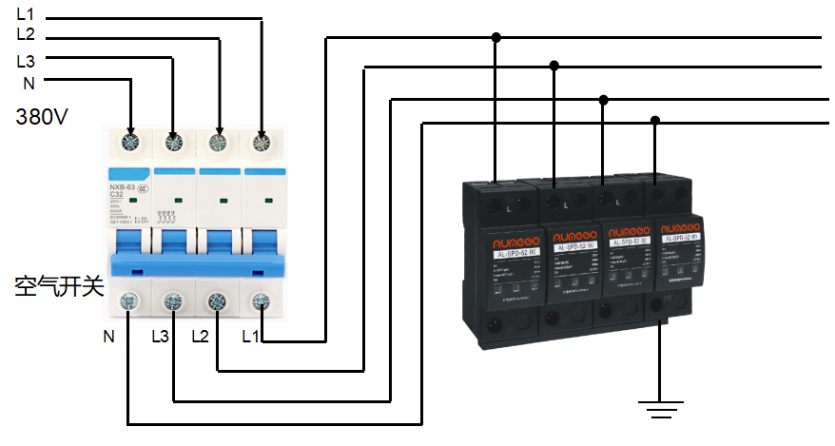

1、如下图所示的是AL-SPD-52-S25/4电源防雷器安装接线图：

2、安装注意事项：

使用标准的35㎜导轨安装。安装时，接线方法必须正确无误，不可接错或漏接。错误的接线方法或漏接，可能会导致设备在重大雷击时遭受损坏。

   大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造，我们的产品还有电源防雷器，二合一防雷器，网络防雷器，浪涌保护器，电源浪涌保护器等其他等电位防雷器，还有专业人员为你的项目方案设计选配防雷器，产品质量和效果都有保障。
