防雷与自动合闸漏电保护器安装接线图和注意事项

  今天为大家介绍的防雷自动合闸漏电保护器型号是AA-SCM-56-DB10（LP），自动重合闸与防雷二合一设计，无需再购买防雷器并减少所占用的空间，同时减少工程总成本。该产品采用等电位瞬间平衡电压防雷技术，具有漏电，过载，过欠压保护，跳闸后能自动恢复送电，无需人工前往合闸送电，具有对输出端设备防雷保护。一般自动重合闸自身带防雷的抗雷击能力比较小只够保护产品自身。而该产品的抗雷击能力强大并与自动重合闸漏电保护器的两者合一，可实现保护箱内所有设备。

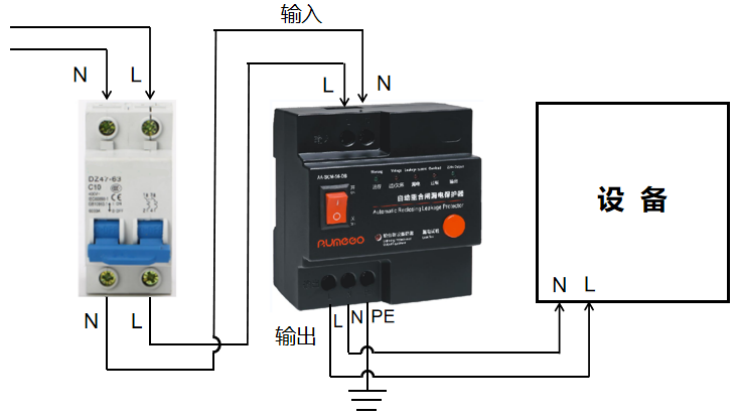

1、如下图所示，AA-SCM-56-DB10（LP）自动合闸漏电保护器安装接线图：

2、安装注意事项

（1）安防监控箱内已有漏电开关保护器，应卸掉漏电保护器后再安装本机，用作代替原漏电开关保护器。

（2）自动重合闸漏电保护器在安装时特别注意分方向性，输入与输出端不能接反，自动重合闸漏电保护器须装在空气开关之后。将自动重合闸漏电保护器的输入端口L和N与空气开关输出端连接，自动重合闸漏电保护器输出端的L和N与设备输入端连接，地线PE端与箱体连接，检查无误后方可通电。

如有防雷器的则安装在空气开关和防雷器的后面，安装的顺序为：

  市电入线→空开→防雷与自动合闸漏电保护器→设备

  以上是澳美高防雷与自动重合闸漏电保护器安装接线方式和安装注意事项，大家在购买自动合闸漏电保护器或防雷装置时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器（浪涌保护器）。而澳美高公司制造的等电位防雷器（电源防雷器，二合一防雷器，网络防雷器，防雷浪涌保护器，SPD浪涌保护器）严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造。
