三级防雷器安装接线图和注意事项

  当机房配电箱的接入线是单相（220V）电压，我们可以选用最大放电电流60kA的电源防雷器做三级防雷保护。该防雷装置应如何接线呢？就让澳美高小编为大家讲解一下。

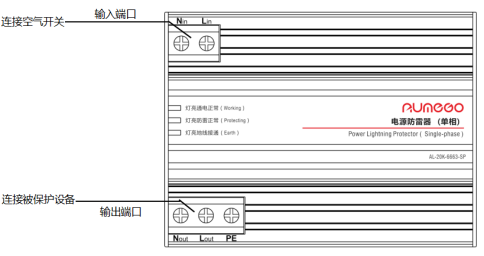

1、下图所示的是AL-20K-6631-SP60电源防雷器安装接线图：

2、安装注意事项

等电位防雷器在安装时有串联和并联两种接线方式。

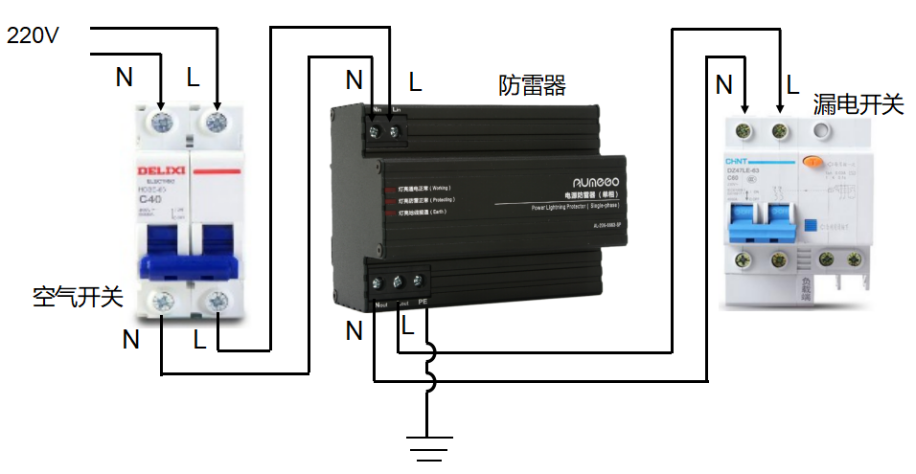

  串联的接线方式具有尽忠保护功能，防雷器在使用多年损耗损坏后或当防雷器遭受特大雷击完全损坏后，它能自动切断电源并封锁雷击电流，从而保护了设备。防雷器的位置是装在空气开关后面。如果有漏电开关的话，防雷器则安装在漏电开关的前面。防雷器的输入端口“Nin”“Lin”端口连接空气开关的输出端。防雷器的输出端口“Nout”“Lout”连接漏电开关的输入端口。“PE”地线端口与地线连接。如下图所示：

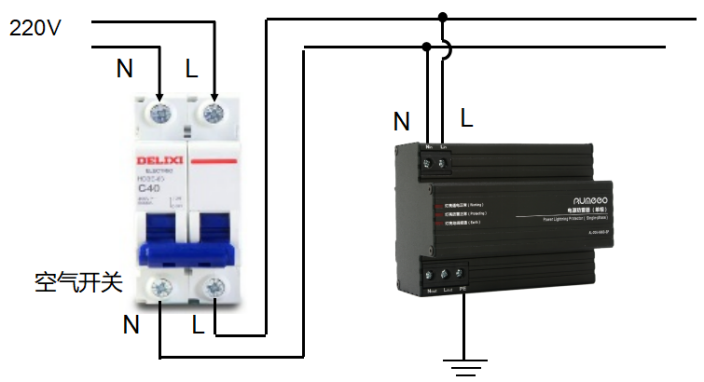

  并联的接线方式就没有尽忠保护功能，防雷器的接线端子“Nin”“Lin”端口并联连接220V输入电，输出端口“Nout”“Lout”无需连接，“PE”地线端口与地线连接。如下图所示。

   今天介绍的三级电源防雷器AL-20K-6663-SP60采用DDW等电位瞬间平衡电压防雷技术，防雷效果不依赖地线。等电位防雷器接上地线后，雷击电流由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理，相等于拥有了双重防雷模式。我们的产品还有电源防雷器，二合一防雷器，网络防雷器，浪涌保护器，电源浪涌保护器等其他等电位防雷器。大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。而澳美高公司制造的等电位防雷器，严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造，而且还有专业人员为你的项目方案设计选配防雷器，产品质量和效果都有保障。
