自动重合闸漏电保护器(II)(10A输出端带防雷)

所属分类：自动合闸漏电防护器
产品描述：

• 等电位瞬间平衡电压防雷技术，防雷效果不依赖地线。

• 等电位防雷器可以接地线，接上后拥有泄放式和等电位两种防雷模式。

• 适用安防行业，广电行业，通信行业，智能交通以及其他弱电设备的规范箱内。

• 用于对人身安全防漏电保护，跳闸后能自动复位，具有对输出端设备防雷保护。

• 支持工程箱监控要求内部平整度较高，布线整齐美观的规范安装。

• 支持国家标准35mm导轨安装。

• 支持接线式（连接导线线径最大10mm²）连接。


产品名称
自动合闸漏电保护器（Ⅱ）
产品编号
925605
产品型号
AA-SCM-56-DB10(LP)专业级
技术参数
 　工作电压范围 　AC 85-285V
　额定负载电流 　10A
　过载保护电流 　1ln
　漏电保护电流 　≥30mA
　过压动作电压 　≥275V
　欠压动作电压 　≤140V
　漏电保护时间 　≤0.1S
　过流断开保护时间 　2S
　短路断开保护时间 　≤0.1S
　过压、欠压断开保护时间 　≤3S
　合闸允许负载阻抗 　≥20Ω
输出端设备防雷参数
 　标称放电电流 　10KA(8/20μS)
　最大放电电流 　20KA(8/20μS)
　保护水平 　＜1.4kV
产品配置
   ①负载电流过载保护（10A）

   ②过压欠压保护

   ③内部防雷最大放电电流20kA

   ④设备端防雷最大放电电流20kA

   ⑤地线端口

产品尺寸
 　a72×b106×c90mm
质保期限
 　三年
外壳材质
 　阻燃塑料
安装方式
 　导轨安装
产品功能
 　1.漏电保护，跳闸后能自动恢复供电
　2.具有对输出端设备防雷保护
产品特点
 　1.采用DDW等电位免防雷地线技术。
　2.自动重合闸与防雷二合一设计，无需再购买防雷器并减少所占用的空间，同时减少工程总成本。
适用行业
及范围

   1.适用于安防工程/广电系统/通信工程/智能交通等室外弱电设备箱

   2.适合安装在规范箱内

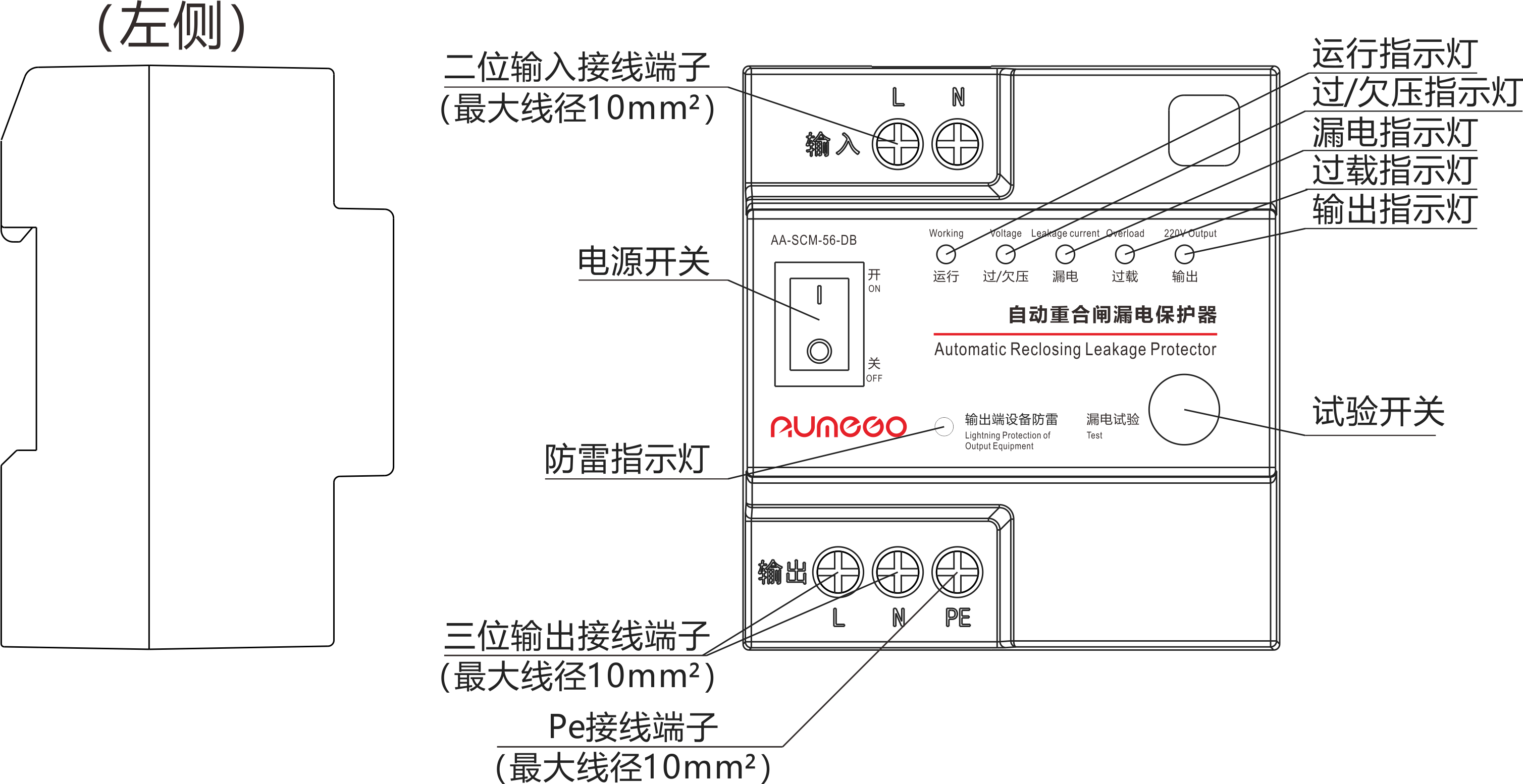

产品标识
