网络交换机防雷器安装接线图

   用于保护网络交换机网络端口的防雷器是怎么安装接线的呢？就让澳美高小编为大家讲解一下。网络防雷器主要是用于前端监控系统设备的网络传输端口防雷保护，而澳美高的网络信号防雷器采用等电位免地线防雷技术，防雷效果与地线无关。防雷器接上地线后，雷击电流会由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理，相当于拥有两种防雷模式。

如下图所示的是AL-20K-6631-N网络防雷器安装接线图：

“设备端Equip”端口是连接被保护设备，

“线路端Line”端口连接往外拉的网线。

“EB”等电位端口：

（1）同一设备机箱内如有多个防雷器时，请用φ2.5mm以上导线将所有防雷器的“等电位EB”端口相互连接，实现机箱内全面等电位防雷。(拼合类机型出厂时配有专用配件)

（2）当单独使用信号类防雷器时在没有电源防雷器EB端口互相连接的情况下，请与设备机箱箱体连接（或与接好设备箱箱体的铜排连接），否则会降低防雷器对设备的保护效果。

     例如某前端监控有多个摄像机采用DC12V集中供电模式，网络交换机网线传输至监控中心；监控箱设备有空气开关1个，电源适配器2个，网络交换机1个，摄像机3个；雷电会分别从两个地方进入，第一从220V电源端进入，第二从摄像机C长度超过20米的DC12V供电线和网线中进入并走向两端打坏设备。

（1）220V电源线长度超过20米以上,我们要对电源线做防雷保护，可选配澳美高品牌的电源防雷器AL-20K-6631-P20。

（2）交换机

a.有一条网线从监控箱拉至监控中心长度超过20米以上，我们需要对网线做防雷保护，可选配澳美高品牌的网络信号防雷器AL-20K-6631-N。

b.有一条网线从监控箱拉至摄像机A长度在20米内，可免装防雷器。

c.有一条网线从监控箱拉至摄像机B长度在20米内，可免装防雷器。

d.有一条网线从监控箱拉至摄像机C长度大于20米以上，我们要对网线做防雷保护，可选配澳美高品牌的网络信号防雷器AL-20K-6631-N。

（3）DC12V电源适配器

e.有一条DC12V供电线从监控箱拉至摄像机A长度在20米内，可免装防雷器。

f.有一条DC12V供电线从监控箱拉至摄像机B长度在20米内，可免装防雷器。

g.有一条DC12V供电线从监控箱拉至摄像机C长度大于20米以上，我们要对供电线做防雷保护，可选配澳美高品牌的DC12V电源防雷器AL-20K-6631-D。

（4）摄像机

h.摄像机A有一组DC12V供电线和网线长度在20米内，可免装防雷器。

i.摄像机B有一组DC12V供电线和网线长度在20米内，可免装防雷器。

j.摄像机C有一组DC12V供电线和网线长度大于20米以上，我们要对供电线和网线做防雷保护，可选配澳美高品牌的DC12V电源防雷器AL-20K-6631-D和网络信号防雷器AL-20K-6631-N。

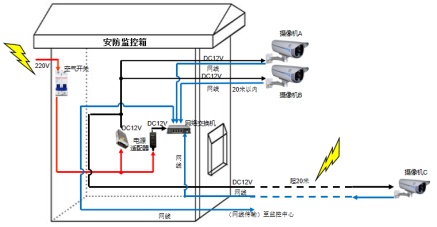

整体方案如下图所示：

  大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障。澳美高公司制造的等电位防雷器，采用DDW等电位免地线防雷技术，防雷效果不依赖地线。我们还有二合一防雷器，信号防雷器，浪涌保护器，电源浪涌保护器等其他等电位防雷器。
