DC12V电源防雷器安装接线图和防雷方案

  澳美高有多种低压的防雷装置用来保护低压用电设备（低压电是指36V以内），低压电源防雷器在安装上有什么注意事项呢？让澳美高小编带您们了解下吧。如下所示DC12V电源防雷器安装接线图：

“IN内线（设备）”端口是连接被保护的低压用电设备，

“OUT外线”端口是连接往外拉的线。

“EB等电位”端口用φ2.5mm以上导线与设备机箱箱体连接（或与接好设备箱箱体的铜排连接），如没有连接会降低防雷器对设备的保护效果。同一设备机箱内如有多个防雷器时，请用φ2.5mm以上导线将所有防雷器的“EB等电位”端口相互连接，实现机箱内全面等电位防雷(拼合类机型出厂时配有专用配件)。

  由于澳美高的低压电源防雷器是按次序逐级处理雷击电流，它具有方向性，如果接反了就会减少防雷器的寿命。所以我们在安装低压电源防雷器时就要注意分清内线和外线，内线是连接在被保护的电压用电设备，外线是连接在拉出拉入的低压供电线路。

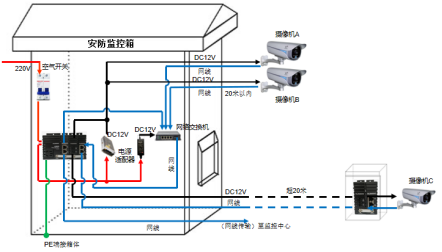

  例如某前端监控有多个摄像机采用DC12V集中供电模式，网络交换机网线传输至监控中心；监控箱设备有空气开关1个，电源适配器2个，网络交换机1个，摄像机3个；雷电会分别从两个地方进入，第一从220V电源端进入，第二从摄像机C长度超过20米的DC12V供电线和网线中进入并走向两端打坏设备。

（1）220V电源线长度超过20米以上,我们要对电源线做防雷保护，可选配澳美高品牌的电源防雷器AL-20K-6631-P20。

（2）交换机

a.有一条网线从监控箱拉至监控中心长度超过20米以上，我们需要对网线做防雷保护，可选配澳美高品牌的网络信号防雷器AL-20K-6631-N。

b.有一条网线从监控箱拉至摄像机A长度在20米内，可免装防雷器。

c.有一条网线从监控箱拉至摄像机B长度在20米内，可免装防雷器。

d.有一条网线从监控箱拉至摄像机C长度大于20米以上，我们要对网线做防雷保护，可选配澳美高品牌的网络信号防雷器AL-20K-6631-N。

（3）DC12V电源适配器

e.有一条DC12V供电线从监控箱拉至摄像机A长度在20米内，可免装防雷器。

f.有一条DC12V供电线从监控箱拉至摄像机B长度在20米内，可免装防雷器。

g.有一条DC12V供电线从监控箱拉至摄像机C长度大于20米以上，我们要对供电线做防雷保护，可选配澳美高品牌的DC12V电源防雷器AL-20K-6631-D。

（4）摄像机

h.摄像机A有一组DC12V供电线和网线长度在20米内，可免装防雷器。

i.摄像机B有一组DC12V供电线和网线长度在20米内，可免装防雷器。

j.摄像机C有一组DC12V供电线和网线长度大于20米以上，我们要对供电线和网线做防雷保护，可选配澳美高品牌的DC12V电源防雷器AL-20K-6631-D和网络信号防雷器AL-20K-6631-N。

   澳美高公司制造的等电位防雷器，采用DDW等电位免地线防雷技术，防雷效果不依赖地线。我司严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造，产品包括有电源防雷器，网络防雷器，二合一防雷器，电涌保护器等，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的浪涌保护器。
