分配电柜防雷器安装接线图

  当分配电柜做二级防雷保护时，分配电柜的接入线是380V，防雷装置应如何接线呢？今天就让澳美高小编为大家讲解一下。

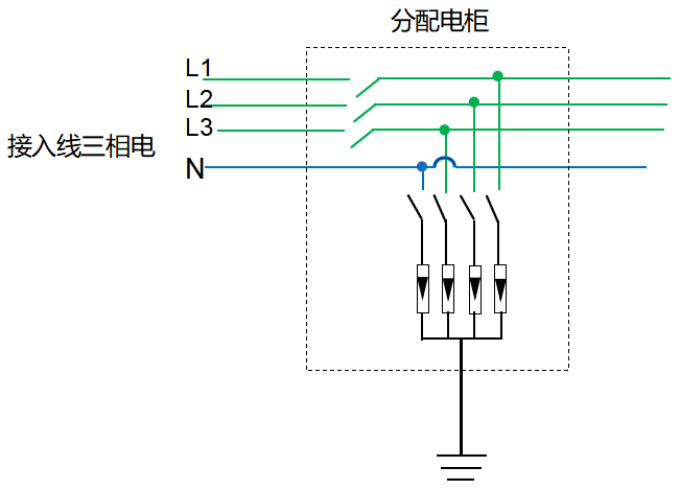

  如下图所示，分配电柜的接入线是三相（380V）电压，我们可以选用最大放电电流100kA或以上的二级浪涌保护器做防雷保护。

  今天讲解的防雷器型号是AL-20K-6663-TP100，该防雷器采用的是DDW等电位瞬间平衡电压防雷技术。等电位防雷器接上地线后，雷击电流由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理，相等于拥有了双重防雷模式。

  下图所示的是AL-20K-6631-TP100电源防雷器安装接线图：

  等电位防雷器AL-20K-6663-TP100在安装时采用并联接线方式。防雷器的接线端子“N”“L1”“L2”“L3”端口并联连接380V输入电，“PE”端口与地线连接。如下图所示。

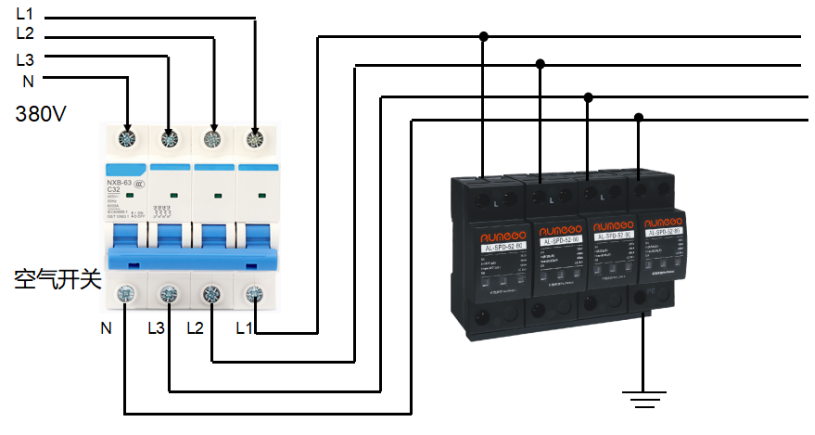

  我们还有100KA二级浪涌保护器（SPD防雷模块）AL-SPD-52-100/4，并联的接线方式如下图所示：

   大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。而澳美高公司制造的等电位防雷器，严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造，我们的产品还有电源防雷器，二合一防雷器，网络防雷器，浪涌保护器，电源浪涌保护器等其他等电位防雷器，还有专业人员为你的项目方案设计选配防雷器，产品质量和效果都有保障。
