监控箱自动合闸漏电保护器安装接线图

  自动合闸漏电保护器主要是用于安防行业，广电行业，通信行业，智能交通，智慧路灯以及其他弱电工程设备防雷保护。在用于安防监控系统时，自动重合闸漏电保护器应如何连接呢？就让澳美高小编为大家讲解一下。

  今天为大家讲解的自动合闸漏电保护器型号是AA-SCM-56-DB10，自动重合闸漏电保护器具有漏电，过载，过欠压保护，跳闸后能自动恢复送电，无需人工前往合闸送电。安装自动重合闸漏电保护器后，可以减少维护人员反复往返故障点做重复工作。

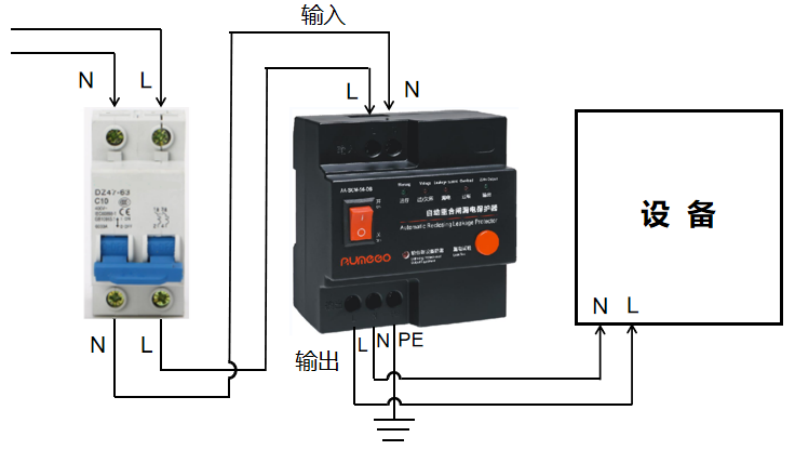

  自动重合闸漏电保护器在安装时特别注意分方向性，输入与输出端不能接反，自动重合闸漏电保护器须装在空气开关之后。将自动重合闸漏电保护器的输入端口L和N与空气开关输出端连接，自动重合闸漏电保护器输出端的L和N与设备输入端连接，地线PE端与箱体连接，检查无误后方可通电。

  如有防雷器的则安装在空气开关和防雷器的后面，安装的顺序为：市电入线→空开→防雷器→自动合闸漏电保护器→设备

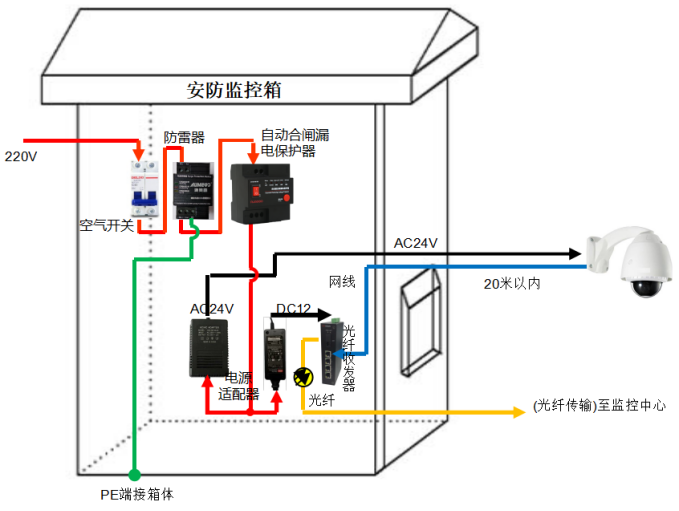

  例如某安防监控系统，现场设备如下图所示的前端监控摄像机采用AC24V供电模式，光纤传输至监控中心；监控箱设备有空气开关1个，漏电开关1个，电源适配器2个，光纤收发器1个，摄像机1个；

1、雷电会从220V电源端进入打坏设备，我们需要对220V电源线作防雷保护。

2、由于光纤信号线不属于金属导线，感应不到雷电可免装防雷器。

3、网线长度小于20米内，可免装防雷器。

4、AC24V供电线长度小于20米内，可免装防雷器。

  安防监控箱内已有漏电开关保护器，应卸掉漏电保护器后再安装本机，用作代替原漏电开关保护器。

 AL-20K-6663-P20防雷器和AA-SCM-56-DB10自动合闸漏电保护器安装接线图如下：

  以上是澳美高自动重合闸漏电保护器安装接线方式，大家在购买自动合闸漏电保护器或防雷装置时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器（浪涌保护器）。而澳美高公司制造的等电位防雷器（电源防雷器，二合一防雷器，网络防雷器，防雷浪涌保护器，SPD浪涌保护器）严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造。
