地震监测台站防雷方案

  本方案专为地震监测台站防雷设计，主要确保地震台站机房和GNSS设备能够在雷季避免因设备损坏的原因无法进行记录或已记录的信息缺失。通过本方案可有效帮助实现24小时实时监测，减少在雷季时地震台站设备出现误停现象，从而确保系统传输的整体运行。

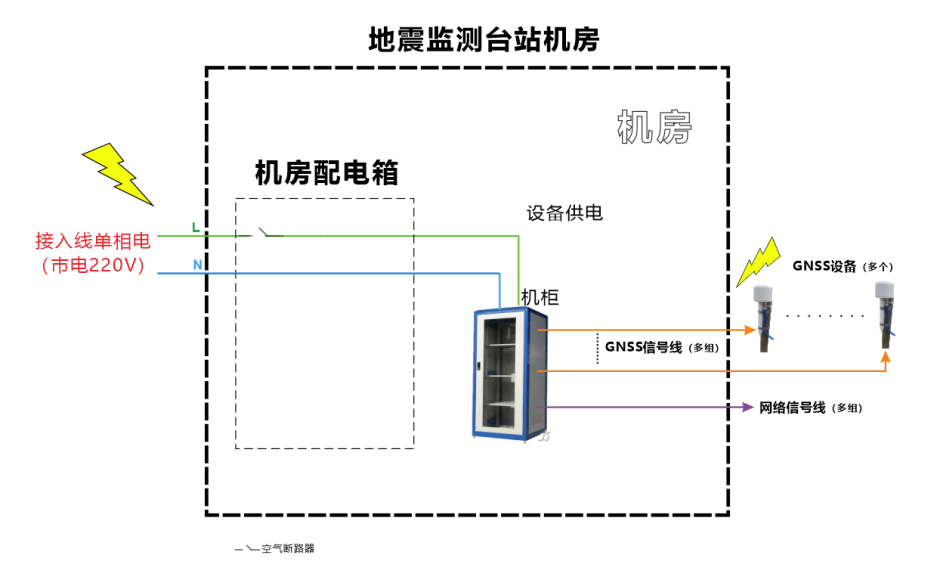

  下图所示的地震台站监测机房接入线是用220V单相电，采用GNSS信号传输和光纤传输；雷电分别会从以下途径进入打坏设备：从接入线220V电源进入，拉出的网络信号线进入，拉出的GNSS信号线进入。光纤信号线由于不是金属导线感应不到雷电所以可免装防雷器。

观察设备走线：我们为地震台站监测中心机房设第Ⅱ级220V电源防雷，第Ⅲ级220V防雷，第Ⅳ级机柜防雷，拉出机房机柜的网络信号防雷，拉出机房机柜的GNSS信号线防雷。

（1）该机房配电箱的接入线是单相电，我们要对220V电源做Ⅱ级防雷保护，可选配澳美高品牌的220V电源防雷器AL-20K-6663-SP80

（2）机房配电箱拉至设备供电的220V电源，我们要对该电源做Ⅲ级防雷保护，可选配澳美高品牌的单相电源防雷器AL-20K-6663-SP40

（3）该机房有一个（或多个）设备机柜，我们要对每个设备机柜做电源防雷保护，（机柜有几个就相对配几个PDU防雷器），可选配澳美高品牌的PDU电源防雷器AL-L-P20 PDU

（4）网络信号线防雷：有一组（或多组）网络信号传输线由机柜拉出，我们需要对该网络信号线作防雷保护，（拉出的信号线有几组就相对配几个信号防雷器），可选配澳美高品牌的信号防雷器AL-20K-6631-NGE；

（5）GNSS信号线防雷：有一组（或多组）GNSS信号传输线由机房机柜拉出，我们需要对该GNSS信号线作防雷保护，（拉出的信号线有几组就相对配几个信号防雷器），可选配澳美高品牌的GNSS信号防雷器AL-GPS(0804)。

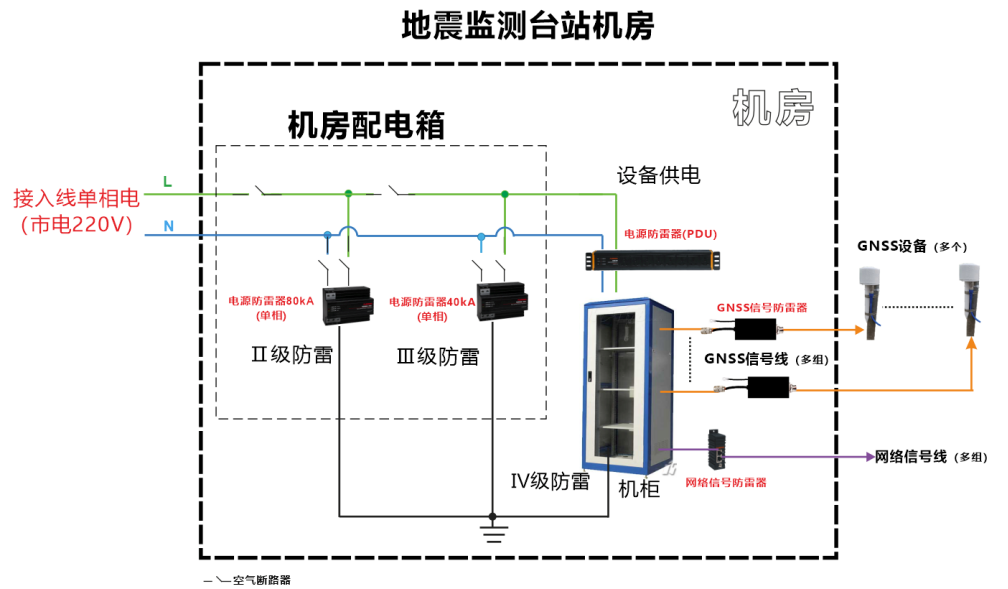

整体方案如下图所示：

  因雷电会从各金属导线涌入，所以我们要做到全面保护，不能漏装漏选，否则漏装防雷的一端就会遭雷击打坏。大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，澳美高等电位防雷器具有尽忠保护功能，当防雷器遭受特大雷击完全损坏后，它能自动切断电源并封锁雷击电流，确保电器设备不会遭受雷击损坏。我们的产品还有浪涌保护器，电源防雷器，二合一防雷器，网络防雷器，防雷自动重合闸漏电保护器等其他等电位防雷器，确保质量和效果都有保障。
