常规监控箱防雷器安装接线图

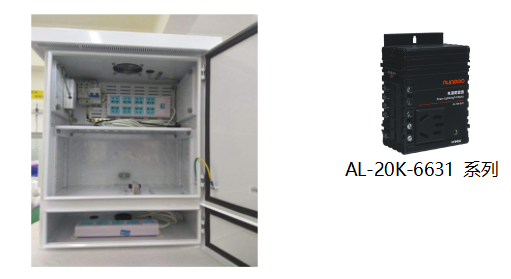

  例如下图所示的监控箱，内部安装要求没有那么高，可选用澳美高AL-20K-6631系列的防雷器。

   如下图所示，AL-20K-6631-P20电源防雷器安装接线图，电源防雷器安装位置是在空气开关后面（如果有漏电开关，防雷器装在漏电开关的前面）

输入端口“Lin”“Nin”连接空气开关的220V输入电。

输出端口“Lout”“Nout”连接被保护设备。

地线端口“PE”：有地线的情况下，将“PE”地线端口与地线连接（或与接好地线的铜排连接），此时就拥有泄放式和等电位两种防雷模式同时处理雷击电流。

等电位端口“EB”：

（1）无地线的情况下，将“等电位EB”端口用φ2.5mm以上导线与设备机箱箱体连接（或与接好设备箱箱体的铜排连接），如没有连接会降低防雷器对设备的保护效果。

（2）同一设备机箱内如有多个防雷器时，请用φ2.5mm以上导线将所有防雷器的“等电位EB”端口相互连接，实现机箱内全面等电位防雷。(拼合类机型出厂时配有专用配件)

（3）当单独使用信号类防雷器时在没有电源防雷器EB端口互相连接的情况下，请与设备机箱箱体连接（或与接好设备箱箱体的铜排连接）

  大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。我们的产品还有电源防雷器，二合一防雷器，网络防雷器，浪涌保护器，电源浪涌保护器等其他等电位防雷器。澳美高为符合大众的要求，为适配不同布局的防雷箱设计了不同系列的防雷器，务求做到满足客户的不同需求。
