适合规范安装监控箱的防雷器安装接线图

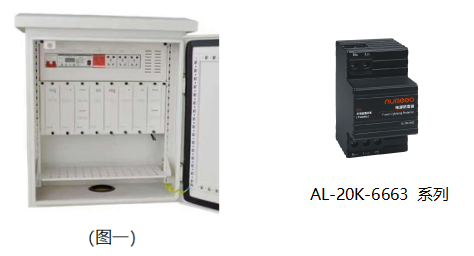

  如下（图一）所示，如监控箱内部安装要求平整度较高的规范安装，可选用澳美高AL-20K-6663系列防雷器，该系列的结构是按国家标准35mm导轨设计，满足规范安装监控箱的整体布局需求，达到箱内布局整体化效果。

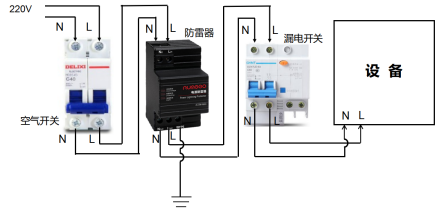

  AL-20K-6663-P20电源防雷器安装接线图，电源防雷器安装位置是在空气开关后面，在漏电开关的前面。

输入端口“Lin”“Nin”连接空气开关的输出端。

输出端口“Lout”“Nout”连接被保护设备。

“EB/PE”端口：同一设备机箱内如有多个防雷器时，请用φ2.5mm以上导线将所有防雷器的“EB/PE”端口相互连接，实现机箱内全面等电位防雷。将“EB/PE”端口与地线连接（或与接好地线的铜排连接），此时就拥有泄放式和等电位两种防雷模式同时处理雷击电流。

  为了能够应对不同客户的使用情况，令防雷器能够安装在不同布局的监控箱，澳美高为符合大众的要求，为适配不同布局的防雷箱设计了不同系列的防雷器，务求做到满足客户的不同需求。大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。我们的产品还有电源防雷器，二合一防雷器，网络防雷器，浪涌保护器，电源浪涌保护器等其他等电位防雷器。
