光纤传输（球型）摄像机防雷器安装接线图

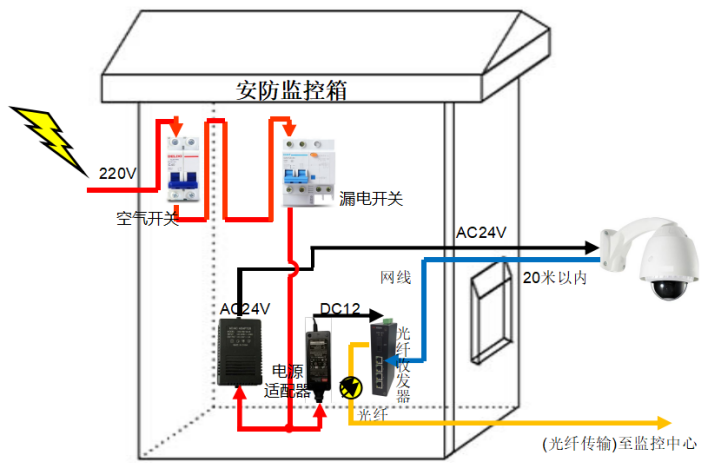

  例如下图所示，前端监控摄像机采用AC24V供电模式，光纤传输至监控中心；监控箱设备有空气开关1个，漏电开关1个，电源适配器2个，光纤收发器1个，摄像机1个；雷电会从220V电源端进入打坏设备。而光纤信号线由于不是金属导线感应不到雷电所以可免装防雷。

（1）220V电源线长度大于20米以上,我们要对电源线做防雷保护，可选配澳美高品牌的电源防雷器。

（2）光纤收发器有一条网线光纤传输至监控中心，由于光纤信号线不是金属导线，感应不到雷电可免装防雷器。

（3）AC24V电源适配器的供电线从监控箱至摄像机长度小于20米内，可免装防雷器。

（4）摄像机有一组AC24V供电线和网线长度小于20米内，可免装防雷器。

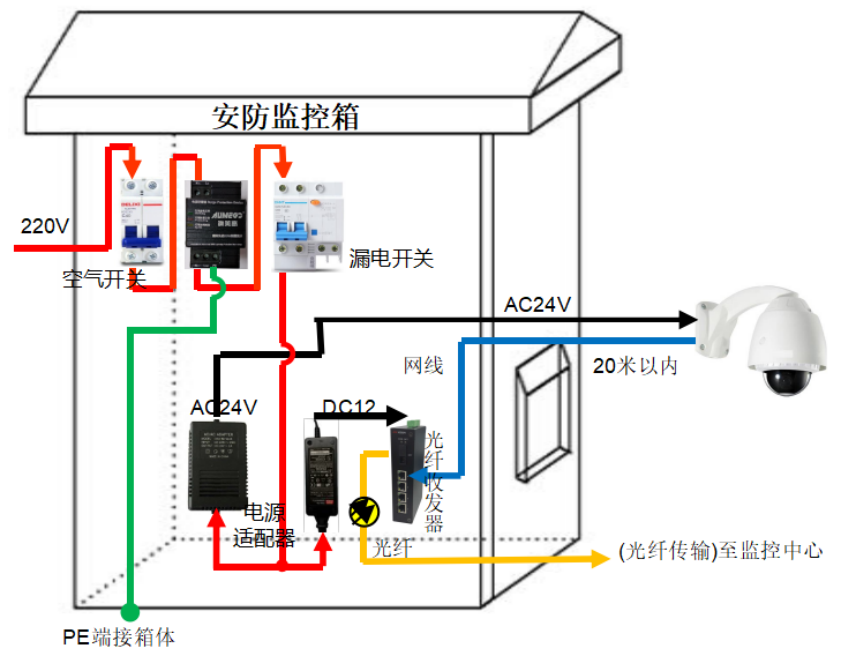

防雷器安装接线如下图所示：

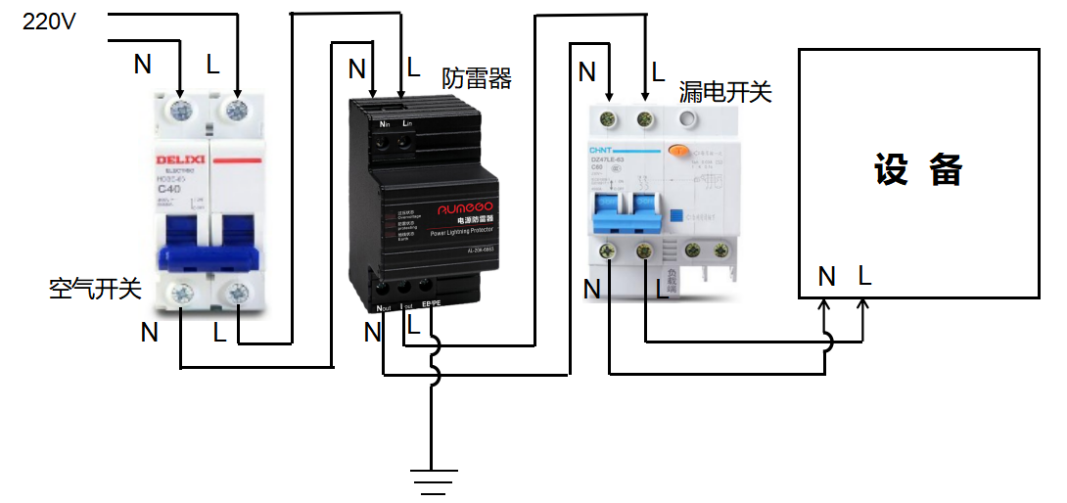

安装注意事项：如下图所示的AL-20K-6663-P20电源防雷器，安装位置是在空气开关后面，漏电开关的前面。

  以上是澳美高等电位电源防雷器AL-20K-6663-P20在前端监控箱的安装方式，我们还有二合一防雷器，信号防雷器，SPD浪涌保护器等其他防雷器。澳美高等电位防雷器采用瞬间平衡电压防雷技术，防雷效果不依赖地线。等电位防雷器接上地线后，雷击电流由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理，相等于拥有了双重防雷模式。大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。
