监控机房防雷保护方案

  根据项目我们需要对监控机房设备做防雷保护，方案实施如下：

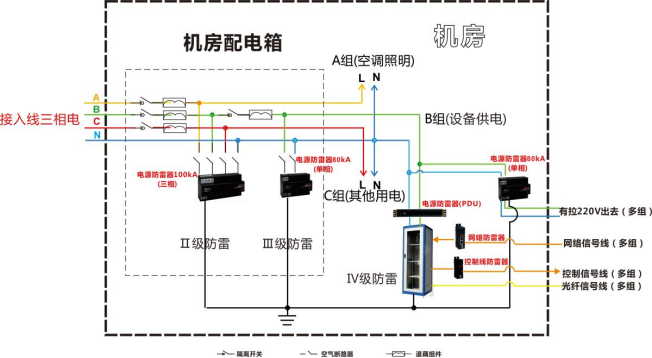

  下图所示的监控中心机房接入线是用380V三相电，采用网线传输和光纤传输；雷电分别会从以下途径打进入坏设备：从380V电源进入，拉出的220V电源进入，拉入的网络信号线进入，拉出的控制信号线进入。而光纤信号线由于不是金属导线感应不到雷电所以可免装浪涌保护器。

 观察设备走线：我们为监控中心机房设计第Ⅱ级380V电源防雷，第Ⅲ级220V防雷，拉出220V电源防雷，第Ⅳ级机柜防雷，拉入机房配电箱机柜的网络信号防雷，拉出机房配电箱机柜的控制信号线防雷。

（1）该机房配电箱的接入线是三相电，我们要对380V电源做二级防雷保护，可选配澳美高品牌的380V电源防雷器AL-20K-6663-TP100

（2）机房配电箱拉至设备供电的220V电源，我们要对该电源做三级防雷保护，可选配澳美高品牌的单相电源防雷器AL-20K-6663-SP80

（3）该机房配电箱有一组（或多组）往外拉出的220V电源，我们要对该电源做三级防雷保护，（如有2组就相对配2个电源防雷器），可选配澳美高品牌的电源防雷器AL-20K-6663-SP80

（4）该机房有1个（或多个）设备机柜，我们要对每个设备机柜做四级电源防雷保护，（机柜有几个就相对配几个PDU防雷器），可选配澳美高品牌的

PDU电源防雷器AL-20K-6687-PDU20

（5）网络信号线防雷：有一组（或多组）网络信号传输线由外面拉入该机房配电箱机柜，我们需要对该网络信号线作防雷保护，（拉入的信号线有几组就相对配几个信号防雷器），可选配澳美高品牌的信号防雷器AL-20K-6631-N；

（6）控制信号线防雷：有一组（或多组）控制信号传输线由机房配电箱机柜拉出，我们需要对该控制信号线作防雷保护，（拉出的信号线有几组就相对配几个信号防雷器），可选配澳美高品牌的控制线信号防雷器AL-20K-6631-C。

（7）有一组（或多组）光纤信号线由外拉入该机房配电箱机柜，由于光纤信号线不是金属导线，感应不到雷电可免装防雷器。

整体方案如下图所示：

选配清单

  通过本方案可有效减少在雷季时机房设备出现被雷击损坏或被浪涌电压冲击损坏，从而确保系统传输网络的整体运行。方案中的防雷装置采用瞬间平衡电压防雷技术，防雷效果不依赖地线。等电位防雷器接上地线后，雷击电流由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理，相等于拥有了双重防雷模式。

  我们还有电源防雷器，二合一防雷器，网络防雷器，信号防雷器，SPD浪涌保护器，电涌保护器等其他等电位防雷器，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。
