前端监控摄像机防雷方案

  根据项目我们需要对防雷系统的摄像机做防雷保护，方案实施如下：

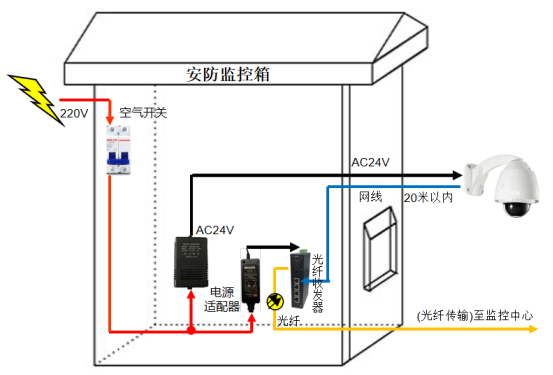

  下图所示的前端监控摄像机采用AC24V供电模式，光纤传输至监控中心；安防监控箱设备有空气开关1个，电源适配器2个，光纤收发器1个，摄像机1个；雷电会从220V电源端进入打坏设备。而光纤信号线由于不是金属导线感应不到雷电所以可免装防雷器。

观察箱内设备走线，根据等电位防雷选配原则和雷电感应强弱原则，

（1）220V电源线长度大于20米以上,我们要对电源线做防雷保护，可选配澳美高等电位电源防雷器AL-20K-6631-P20

（2）光纤收发器有一条网线光纤传输至监控中心，由于光纤信号线不是金属导线，感应不到雷电可免装防雷器。

（3）AC24V电源适配器的供电线从监控箱至摄像机长度小于20米内，可免装防雷器。

（4）摄像机有一组AC24V供电线和网线长度小于20米内，可免装防雷器。

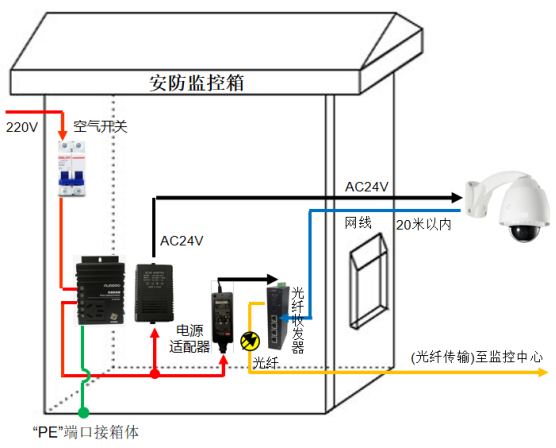

整体方案如下图所示：

选配清单

   通过本方案可有效减少在雷季时机房设备出现被雷击损坏或被浪涌电压冲击损坏，从而确保系统传输网络的整体运行。方案中的防雷装置采用瞬间平衡电压防雷技术，防雷效果不依赖地线。等电位防雷器接上地线后，雷击电流由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理，相等于拥有了双重防雷模式。

  我们还有电源防雷器，二合一防雷器，网络防雷器，信号防雷器，SPD浪涌保护器，电涌保护器等其他等电位防雷器，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。
