机房防雷防浪涌保护设计方案

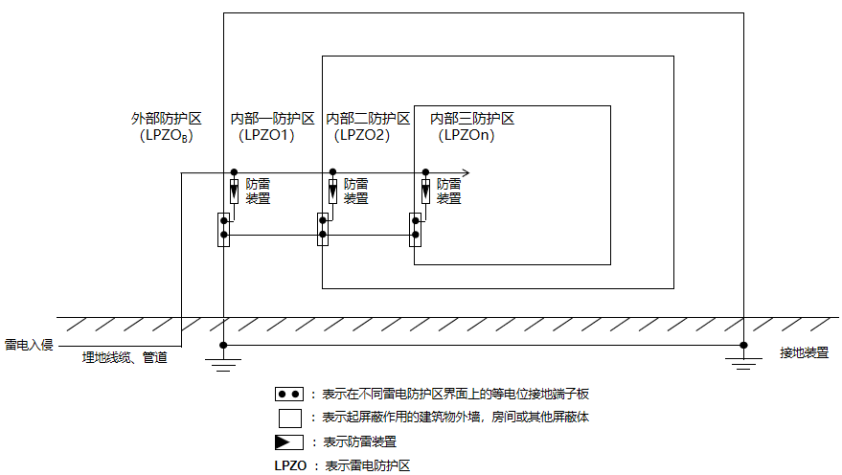

  机房防雷主要是确保机房避免在雷季遭受雷击损坏。根据中华人民共和国国家标准《建筑物电子信息系统防雷技术规范GB50343-2004》，划分了外部防护区和内部防护区。

  外部防护区是防直击雷，设施用接闪器（简称避雷针），共用接地装置、总等电位接地端子板。这里就不详细描述了。

  内部防护区是防感应雷，增设机房局部等电位接地端子板和多重防雷装置（简称防雷器）。

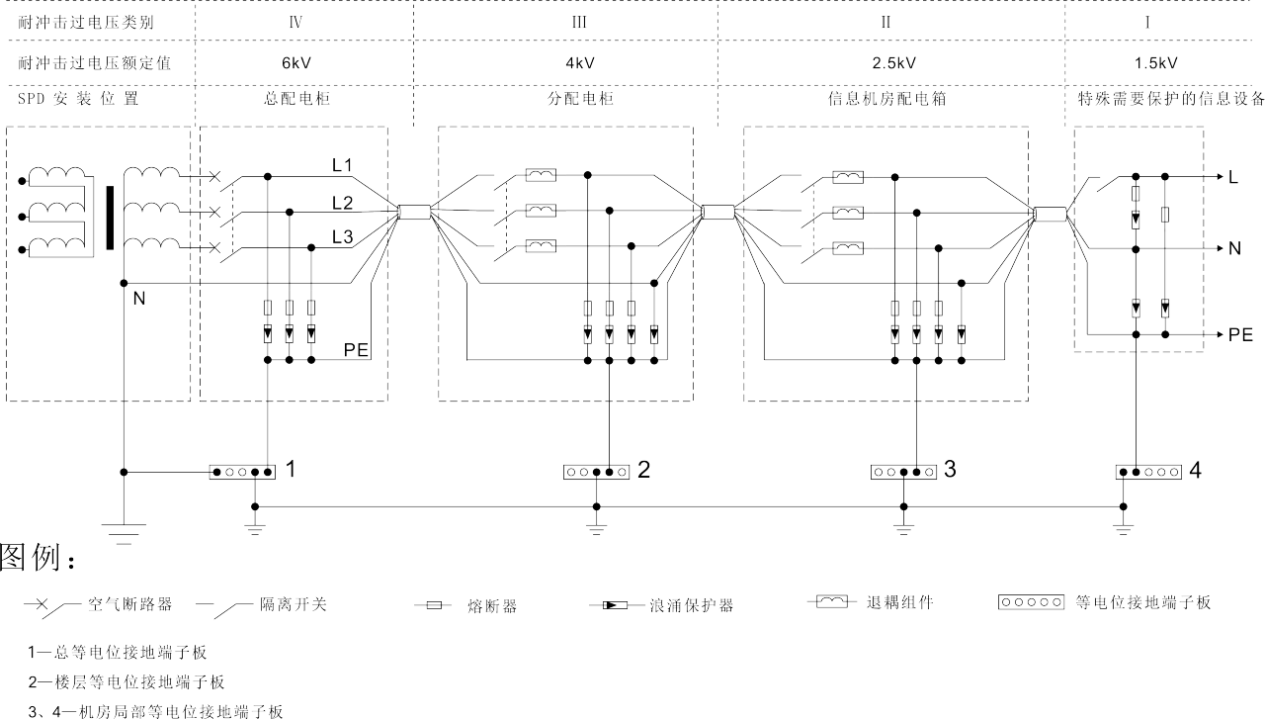

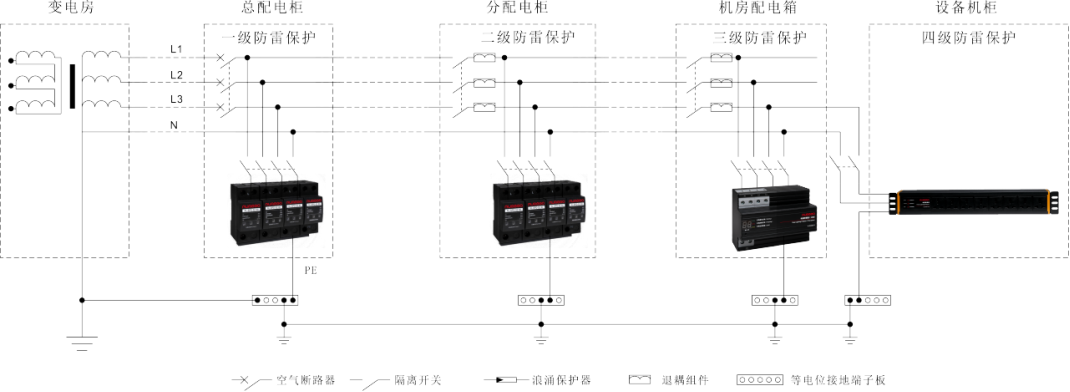

  内部防护区的防雷设计方案分为：总配电柜，分配电柜，机房配电柜和设备机柜。整体方案如下图所示：

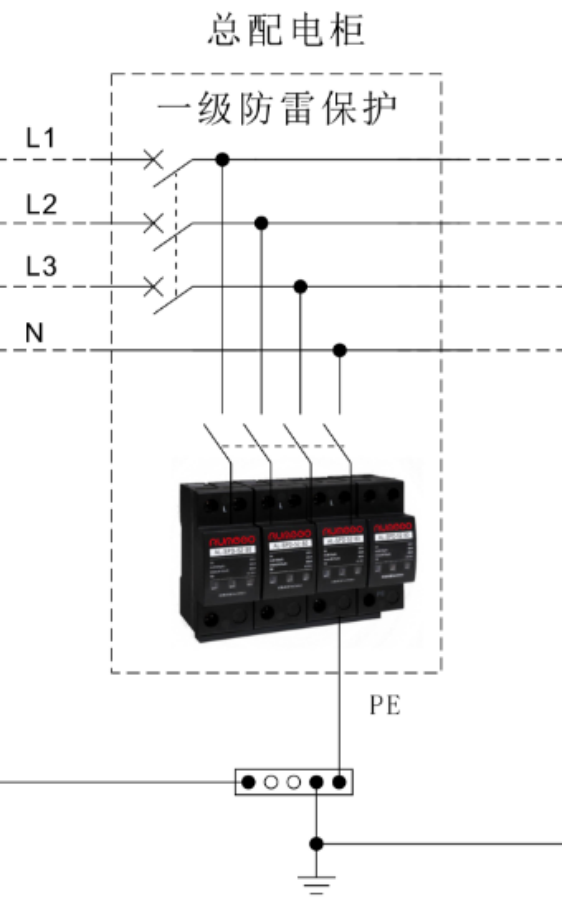

  总配电柜做一级防雷保护：选用开关型25kA浪涌保护器AL-SPD-52-S25/4，或25kA以上的开关型浪涌保护器。也可选用限压型最大放电电流120kA或以上的一级浪涌保护器AL-SPD-52-120/4。如下图所示：

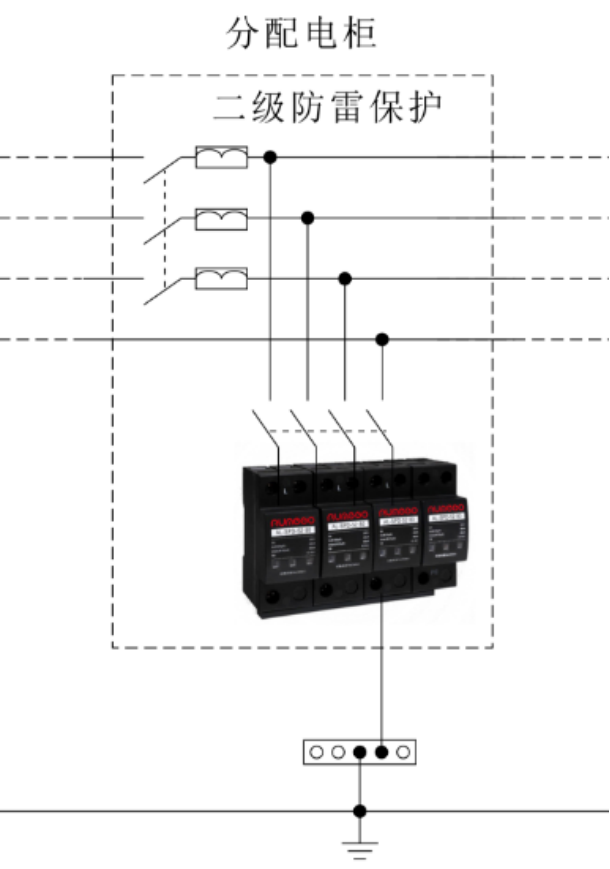

  分配电柜做二级防雷保护：选用最大放电电流100kA或以上的二级电涌保护器AL-SPD-52-100/4。如下图所示：

  机房配电柜三级、四级防雷保护：

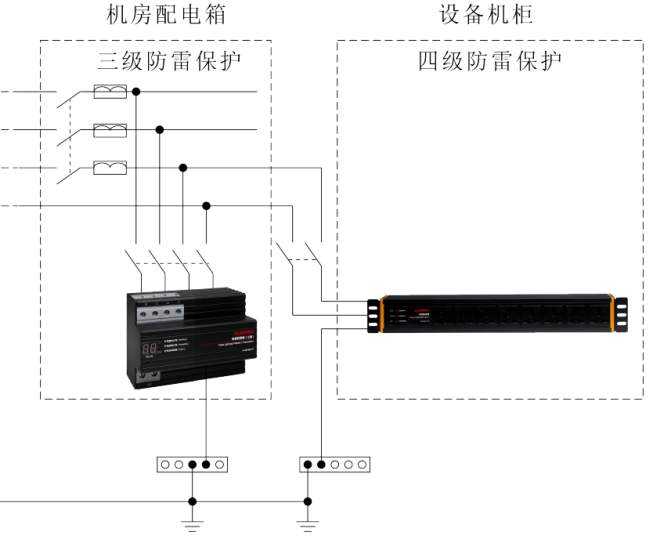

  1、机房配电柜的接入线是三相（380V）电压，

       机房配电柜做三级防雷保护，选用最大放电电流60kA防雷浪涌保护器AL-20K-6663-TP60，或选用60kA以下的防雷器。

       设备机柜做四级防雷保护，可选配机柜专用电源防雷器AL-20K-6687-PDU20

       如下图所示：

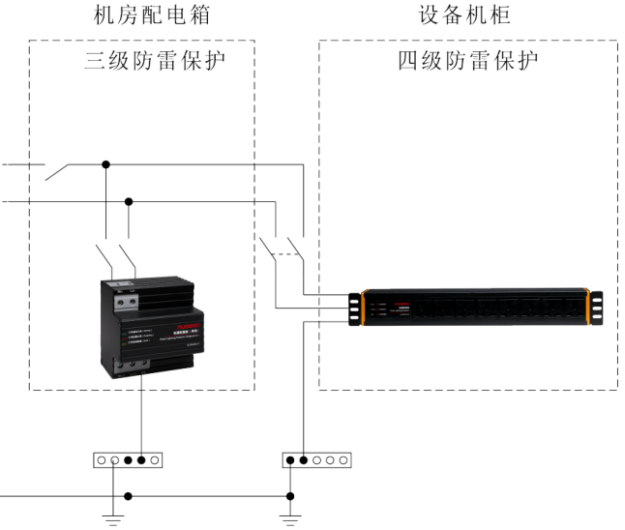

  2、如机房配电柜的接入线是单相（220V）电压，

       机房配电柜做三级防雷保护，选用最大放电电流60kA防雷浪涌保护器AL-20K-6663-SP60，或选用60kA以下的防雷器。

       设备机柜做四级防雷保护，可选配机柜专用电源防雷器AL-20K-6687-PDU20

       如下图所示：

  通过本方案可有效减少在雷季时机房设备出现被雷击损坏或被浪涌电压冲击损坏，从而确保系统传输网络的整体运行。 在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的浪涌防雷器。而澳美高公司制造的等电位防雷器，严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造，而且还有专业人员为你的项目方案设计选配防雷器，产品质量和效果都有保障。
