雷电防护分区和分级(下篇)

2022-12-08

  根据中华人民共和国国家标准《建筑物电子信息系统防雷技术规范GB50343-2004》规定,建筑物电子信息系统的雷电防护等级应按防雷装置的拦截效率划分为A,B,C,D四级。雷电防护等级应按建筑物信息系统的重要性和使用性质确定雷电防护分级。如下表所示:

雷电防护等级

建筑物电子信息系统

A级

1、 国家级计算中心、国家级通信枢纽、国家金融中心、证券中心、银行总(分)行、大中型机场、国家级和省级广播电视中心、枢纽港口、火车枢纽站、省级城市水、电、气、热等城市重要公用设施的电子信息系统。

2、 一级安全防范系统,如国家文物、档案库的闭路电视监控和报警系统。

3、 三级医院电子医疗设备。

B级

1、 中型计算中心、银行支行、中型通信枢纽、移动通信基站、大型体育场(馆)监控系统、小型机场、大型港口、大型火车站的电子信息系统。

2、 二级安全防范系统,如省级文物、档案库的闭路电视监控和报警系统。

3、 雷达站、微波站、高速公路监控和收费系统。

4、 二级医院电子医疗设备。

5、 五星及更高星级宾馆电子信息系统。

C级

1、 三级金融设施、小型通信枢纽电子信息系统。

2、 大中型有线电视系统。

3、 四星及以下宾馆电子信息系统。

D级

除上述A、B、C级以外的一般用途的需防护电子信息设备


  下表为对应建筑物电子信息系统雷电防护等级的防雷浪涌保护器的标称放电电流数值表,下表参数值为最低值,建议在选配时选比标准值更高的,使用寿命更长。

电源线路浪涌保护器标称放电电流参数值

雷电防护分级

LPZOB区与LPZO1区之间

LPZO1区与LPZO2区之间

LPZO2区与LPZOn区之间

第一级防雷保护

标称放电电流

第二级防雷保护

标称放电电流

第三级防雷保护

标称放电电流

第四级防雷保护

标称放电电流

10/350µs

8/20µs

8/20µs

8/20µs

8/20µs

A级

≥20

≥80

≥40

≥20

≥10

B级

≥15

≥60

≥40

≥20


C级

≥12.5

≥50

≥20



D级

≥12.5

≥50

≥10




  例如为雷电防护B级做防雷设计,

B级

1、中型计算中心、银行支行、中型通信枢纽、移动通信基站、大型体育场(馆)监控系统、小型机场、大型港口、大型火车站的电子信息系统。

2、二级安全防范系统,如省级文物、档案库的闭路电视监控和报警系统。

3、雷达站、微波站、高速公路监控和收费系统。

4、二级医院电子医疗设备。

5、五星及更高星级宾馆电子信息系统。

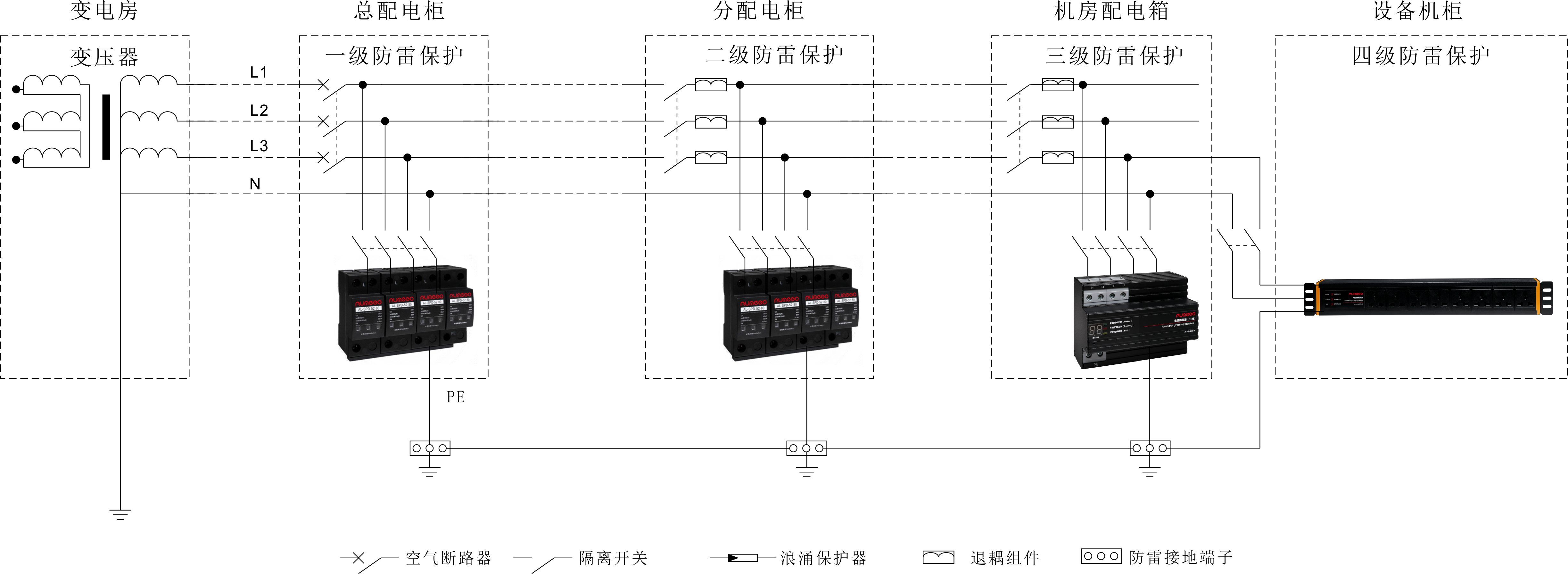

   现在我们为大型体育场(馆)监控系统做防雷设计。大型体育场(馆)有四个内部防护区做防雷保护,需要在每个防护区安装相对应的电源浪涌保护器,利用分级的防雷装置,层层泄放雷电感应的能量,减低浪涌电压,从而保护用户端设备。如下图所示:

雷电防护分区和等级(下篇) 图片①.png

一级防雷保护:选用≥25kA以上的开关型浪涌保护器AL-SPD-52-S25/4或选用最大放电电流120kA以上的一级浪涌保护器 AL-SPD-52-120/4

二级防雷保护:选用最大放电电流100kA以上的二级电涌保护器 AL-SPD-52-100/4

三级防雷保护:选用最大放电电流60kA以下的防雷浪涌保护器 AL-20K-6663-TP60。

四级防雷保护:设备机柜做四级防雷保护,可选配机柜专用电源防雷器 AL-20K-6687-PDU20

  在购买时要选择有按照国家防雷标准制造的专业生产类型品牌,确保质量和效果都有保障的浪涌防雷器。而澳美高公司制造的等电位防雷器,严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造,而且还有专业人员为你的项目方案设计选配防雷器,产品质量和效果都有保障。
