POE防雷器安装接线图

  POE防雷器主要是用于安防监控系统摄像机，网络交换机，光接收机POE供电的网络传输端口防雷保护，澳美高POE防雷器采用瞬间平衡电压防雷技术，防雷效果不依赖地线，那么POE防雷器是怎么安装接线的呢？今天就让澳美高小编为您讲解下。

  澳美高的POE防雷器有对雷击电流进行分层逐级处理的特点。第一层先处理较大的雷击电流，第二层再处理剩余电压，经过分层逐级处理抑制后残压会更低，因此更有效保护设备。

  澳美高POE防雷器按次序逐级处理雷击电流的方式令它具有方向性，如果接反了就会减少防雷器的寿命。所以我们在安装防雷器时就要注意分清内线和外 线，内线是连接在被保护设备，外线是连接在拉出拉入的网络信号线。

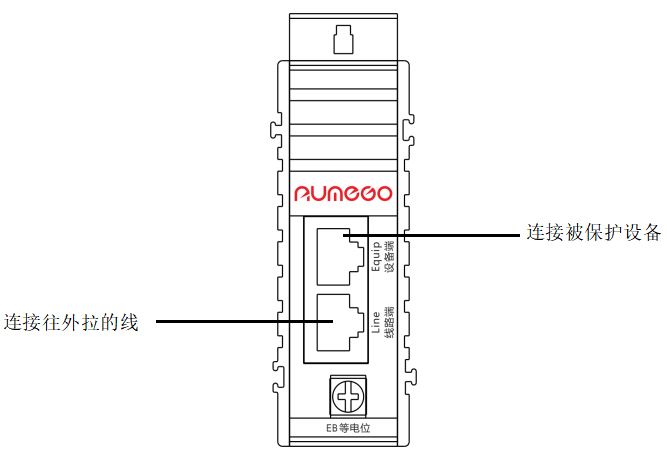

  如下图所示，澳美高的POE防雷器AL-20K-6631-NE防雷器接线图：

  “Equip设备端”连接被保护设备

  “Line线路端”连接往外拉的网线

  “EB”等电位端口：如同一设备机箱内如有多个防雷器时，请用φ2.5mm以上导线将所有防雷器的“等电位EB”端口相互连接，实现机箱内全面等电位防雷。(拼合类机型出厂时配有专用配件)，当单独使用信号类防雷器时在没有电源防雷器EB端口互相连接的情况下，请与设备机箱箱体连接（或与接好设备箱箱体的铜排连接），否则会降低防雷器对设备的保护效果。

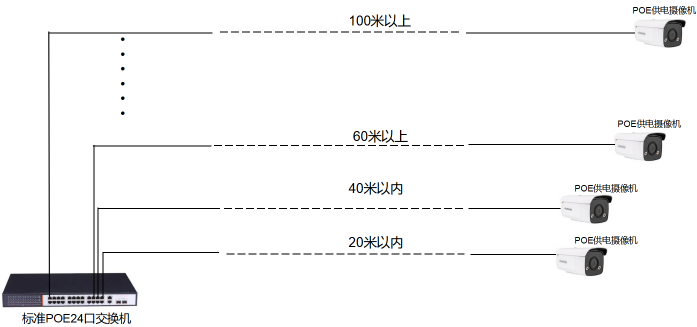

  例如某小区的监控系统，采用的是POE供电模式，从小区监控中心的标准POE24口交换机拉出的外线有几十条，如下图所示：

  从监控中心至各摄像机的传输距离长短各有不同，我们根据不同长短的传输距离做对应的防雷保护：

1、如果传输距离只有20米以内的，由于距离较短可免做防雷。

2、如果传输距离达到40米以上的，摄像机的一端需要做防雷保护。

3、如果传输距离有60米以上的，需要对交换机做防雷保护和对摄像机做防雷保护。

4、如果传输距离有100米以上的，需要对交换机做防雷保护和对摄像机做防雷保护。

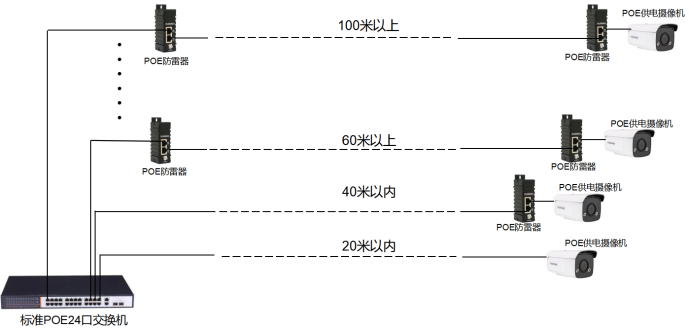

  POE防雷器安装接线图如下：

  以上是澳美高等电位AL-20K-6631-NE防雷器安装接线图，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。我们还有电源防雷器，二合一防雷器，网络防雷器，信号防雷器，浪涌保护器，电源浪涌保护器等其他等电位防雷器，如有需求可随时联系进行咨询。
