某工程机房单相100KA电源防雷箱安装接线方式

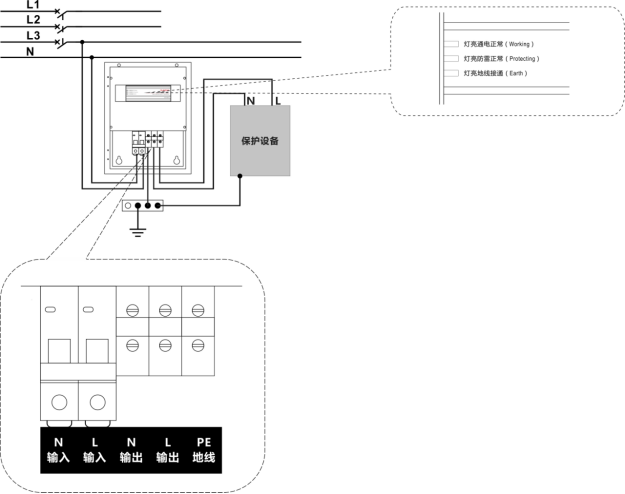

  近期有客户咨询澳美高小编，他某工程需要安装防雷箱，该防雷装置应如何接线呢？就让澳美高跟大家了解下吧。某工程机房的接入线是单相220V，选用的是100KA的电源防雷箱作一级防雷保护。客户选配了澳美高等电位防雷箱，型号AL-L-P100 SM，安装接线方式如下图所示：

“N输入”端口连接至零线

“L输入”端口连接至相对应的火线；

“PE地线”端口连接至铜排或地线（地线的接地地阻＜4Ω）。

   注意：防雷箱安装连接时要留意火线与零线的区分，请不要将火线与零线调错。

  另外，防雷箱使用一段时间后内部配置防雷器的“失效指示窗口”从原来的绿色变为红色，表示防雷器损坏，请联系厂家或寄回厂家检修更换，因该防雷箱内配置的防雷器是接地的浪涌保护器模块，如L已经损坏，那么只需要更换损坏的防雷模块即可。

澳美高等电位防雷箱适用于安防行业机房，广电行业机房，智能交通机房，工厂、小区、教学金融等弱电机房。该防雷装置采用等电位“瞬间平衡”电压防雷技术，主要用于弱电机房电源一二三级防雷保护。我们的产品还有电源防雷器，二合一防雷器，网络防雷器，浪涌保护器，电源浪涌保护器等其他等电位防雷器。大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。而澳美高公司制造的等电位防雷器，严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造，而且还有专业人员为你的项目方案设计选配防雷器，产品质量和效果都有保障。
