RS485信号+DC12V电源二合一防雷器安装接线图

  澳美高小编这次为大家讲解的是澳美高等电位RS485信号+DC12V电源二合一防雷器AL-20K-6631-D+C,该防雷器采用瞬间平衡电压防雷技术,防雷效果不依赖地线。等电位防雷器接上地线后,雷击电流由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理,相等于拥有了双重防雷模式。

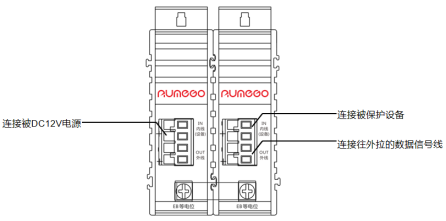

RS485信号+DC12V二合一防雷器的安装接线方式如下图所示:

RS485信号+DC12V电源二合一防雷器安装接线图 图片①.png


DC12V电源的连接端口:

“IN内线(设备)”端口是连接被保护的低压用电设备,

“OUT外线”端口是连接往外拉的线。

RS485控制线信号的连接端口:

“IN内线(设备)”端口连接被保护设备端,

“OUT外线”端口连接往外拉的线。

“EB等电位”端口:用φ2.5mm以上导线与设备机箱箱体连接(或与接好设备箱箱体的铜排连接),如没有连接会降低防雷器对设备的保护效果。同一设备机箱内如有多个防雷器时,请用φ2.5mm以上导线将所有防雷器的“EB等电位”端口相互连接,实现机箱内全面等电位防雷(拼合类机型出厂时配有专用配件)。

RS485信号+DC12V二合一防雷器主要是用于控制线信号数据传输端口和DC12V电源端口防雷保护,我们还有电源防雷器二合一防雷器网络防雷器信号防雷器,SPD浪涌保护器电涌保护器等其他等电位防雷器,大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌,确保质量和效果都有保障的防雷器
