澳美高等电位防雷器的防雷箱安装接线图

  澳美高生产的等电位防雷器具有双重防雷模式，防雷器接上地线后拥有泄放式和等电位两种防模式，雷击时，雷电流会由等电位瞬间平衡电压模式和对地泄放模式同时处理。

  当机房的接入线是220V时，我们在选用等电位防雷器的防雷箱做防雷保护时，该防雷装置应如何接线呢？就让澳美高小编为大家讲解一下。

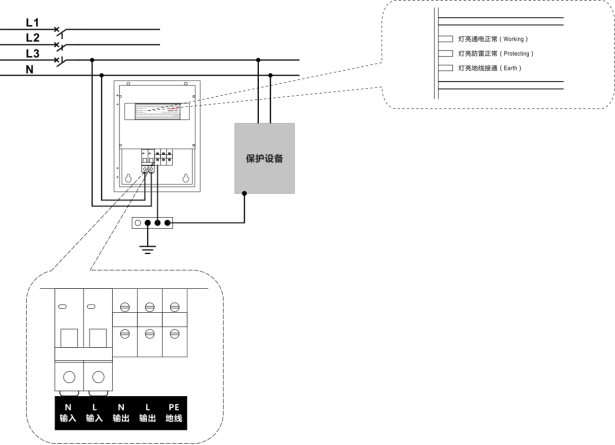

例如某机房需要安装防雷箱作三级防雷保护，机房的接入线是220V，我们可以选用最大放电电流60kA的电源防雷箱做防雷保护，如下图所示，采用并联连接方式时，澳美高等电位AL-L-P60 M电源防雷箱安装接线图：

“N输入”端口连接至220V输入电的零线

“L输入”端口连接至220V输入电的火线；

“N输出”端口，“L输出”端口，采用并联安装时无需连接。

“PE地线”端口连接至铜排或地线，此时就拥有泄放式和等电位两种防雷模式同时处理雷击电流。

  采用串联的接线方式具有尽忠保护功能，防雷器在使用多年损耗损坏后或当防雷器遭受特大雷击完全损坏后，它能自动切断电源并封锁雷击电流，从而保护了设备。

 “N输入”端口连接至220V输入电的零线

“L输入”端口连接至220V输入电的火线；

“N输出”端口，“L输出”端口，采用串联安装时连接至被保护设备。

“PE地线”端口连接至铜排或地线，此时就拥有泄放式和等电位两种防雷模式同时处理雷击电流。

  我们的产品还有电源防雷器，二合一防雷器，网络防雷器，浪涌保护器，电源浪涌保护器等其他等电位防雷器。大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。而澳美高公司制造的等电位防雷器，严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造，而且还有专业人员为你的项目方案设计选配防雷器，产品质量和效果都有保障。
