广电野外型OLT设备防雷器安装接线图

  广电网络传输系统野外型OLT设备需要安装电源防雷器，该防雷器专为野外型OLT设备防雷设计，主要确保设备在雷雨季节避免损坏。那么这种防雷装置的接线方式应如何连接呢？就让澳美高小编为大家讲解下吧。

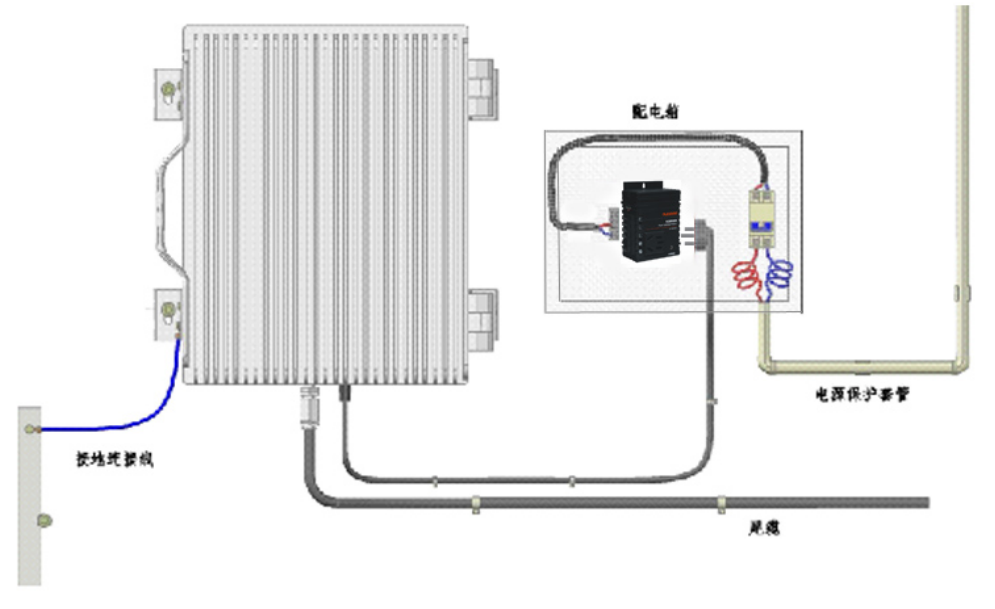

电源防雷器安装位置是在空气开关后面（如果有漏电开关，防雷器装在漏电开关的前面）。防雷器接线图如下图所示：

（2）用排插连接防雷器时，应选择使用带三插头线的排插，尽量避免使用二插头的排插因为它会降低防雷保护效果。

（3）如选择使用无带插头线的排插，请用三条φ2.5mm以上导线将排插与电源防雷器的“Out”输出端口L、N、PE连接，如只连接L、N两条线没有连接PE的将会降低防雷保护效果。

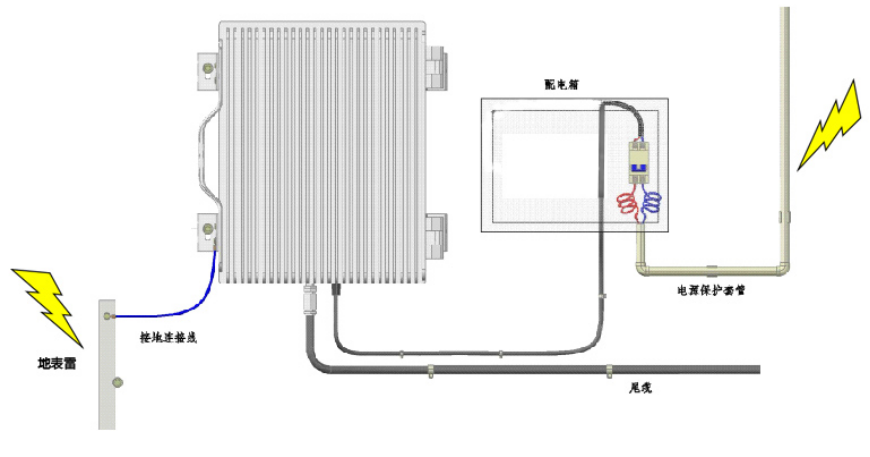

  例如下图所示，野外型OLT设备1个，空气开关1个。雷电有感应雷和地表雷，感应雷会从220V电源端进入打坏设备；而地表雷则会从地面反冲经接地连接端进入打坏设备。

  感应雷会从电源端进入打坏设备，我们要对电源线做防雷保护，可选配澳美高品牌的电源防雷器AL-20K-6631-P20

防雷器接线图如下所示，设备的电源线为三插头，我们可以利用电源线中的地线代替“等电位线”将设备金属外壳与防雷器三插座连接，从而将地表雷引至防雷器同步处理，有效防止地表雷打坏设备，整体方案如下图所示：

  安装防雷器能有效帮助广电网络传输系统减少出现停播及宽带信号中断的现象，从而确保广电网络传输系统的整体运行。大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，澳美高等电位防雷器采用“瞬间平衡”电压防雷技术，防雷效果不依赖地线。等电位防雷器接上地线后，雷击电流由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理，相等于拥有了双重防雷模式。我们的产品还有浪涌保护器，电源防雷器，二合一防雷器，网络防雷器，防雷自动重合闸漏电保护器等其他等电位防雷器，确保质量和效果都有保障。
