安防监控设备的电源防雷器安装接线图

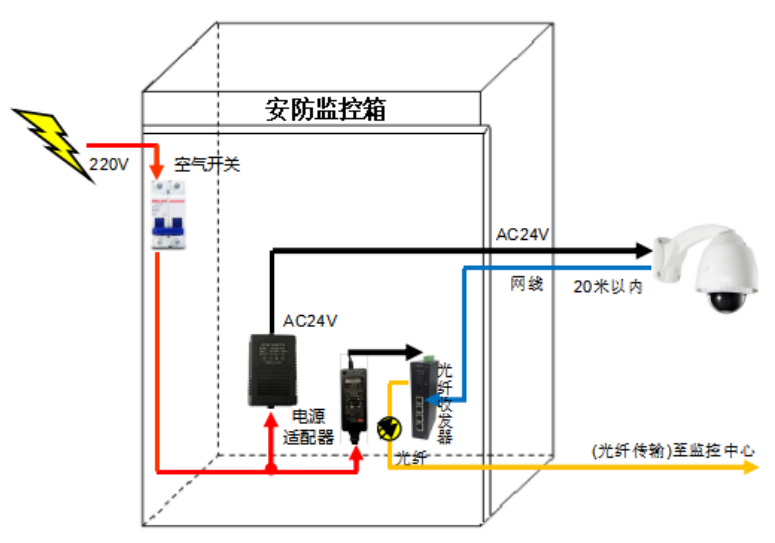

  安防监控设备的电源防雷器在用于安防监控系统时，该防雷装置的接线方式应如何连接呢？就让澳美高小编为大家讲解下吧。例如某安防监控系统，前端监控摄像机采用AC24V供电模式，光纤传输至监控中心。安防监控箱内设备有空气开关1个，电源适配器2个，光纤收发器1个，摄像机1个，如下图所示：

1、雷电会从220V电源端进入打坏设备，我们需要对220V电源线作防雷保护。

2、由于光纤信号线不属于金属导线，感应不到雷电可免装防雷器。

3、网线长度小于20米内，可免装防雷器。

4、AC24V供电线长度小于20米内，可免装防雷器。

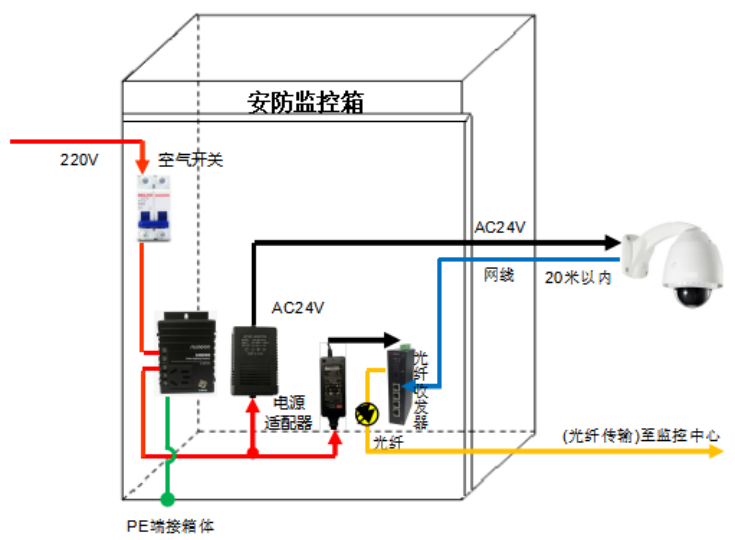

AL-20K-6631-P20电源防雷器安装接线图如下：

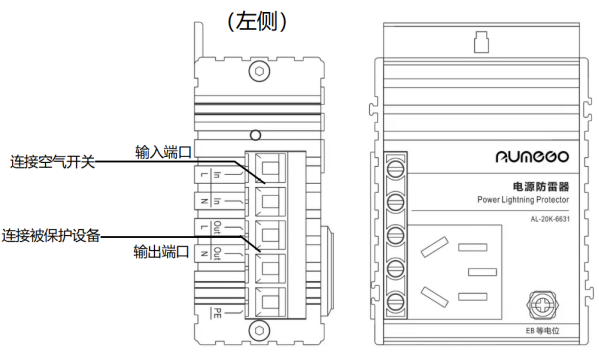

如下图所示，AL-20K-6631-P20电源防雷器安装接线图，

输入端口“Lin”“Nin”连接空气开关的220V输入电。

输出端口“Lout”“Nout”连接被保护设备。

地线端口“PE”：有地线的情况下，将“PE”地线端口与地线连接（或与接好地线的铜排连接），此时就拥有泄放式和等电位两种防雷模式同时处理雷击电流。

等电位端口“EB”：同一设备机箱内如有多个防雷器时，请用φ2.5mm以上导线将所有防雷器的“等电位EB”端口相互连接，实现机箱内全面等电位防雷。(拼合类机型出厂时配有专用配件)

     澳美高电源防雷器AL-20K-6631-P20采用“瞬间平衡”电压防雷技术，防雷效果不依赖地线。等电位防雷器接上地线后，雷击电流由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理，相等于拥有了双重防雷模式。我们的产品还有电源防雷器，二合一防雷器，网络防雷器，浪涌保护器，电源浪涌保护器等其他等电位防雷器，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。
