网络+电源二合一防雷器安装接线图及注意事项

  网络+电源二合一防雷器主要是用于安防工程前端监控系统的网络传输端口和220V电源端口防雷保护，今天就让澳美高小编为您讲解其中一款二合一防雷器的安装接线方式。

  今天为大家讲解的是澳美高等电位网络+电源防雷器AL-20K-6631-P20N，该防雷器采用瞬间平衡电压防雷技术，防雷效果不依赖地线。等电位防雷器接上地线后，雷击电流由“等电位瞬间平衡电压”和“对地泄放”两种模式同时处理，相等于拥有了双重防雷模式。

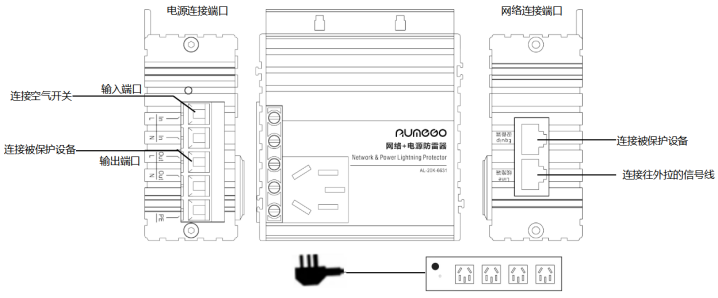

  澳美高AL-20K-6631-P20N防雷器接线图，如下图所示，

电源的连接端口：

输入端口“Lin”“Nin”连接空气开关的220V输入电。

输出端口“Lout”“Nout”连接被保护设备。

地线端口“PE”：有地线的情况下，将“PE”地线端口与地线连接（或与接好地线的铜排连接），此时就拥有泄放式和等电位两种防雷模式同时处理雷击电流。

网络的连接端口：

“设备端Equip”连接被保护设备。

“线路端Line”连接往外拉的网线。

网络+电源二合一防雷器的安装注意事项：

（1）网络+电源防雷器安装位置是在空气开关后面。如果有漏电开关，防雷器装在漏电开关的前面。如下图所示：

（2）用排插连接防雷器时，应选择使用带三插头线的排插，尽量避免使用二插头的排插因为它会降低防雷保护效果。

（3）如选择使用无带插头线的排插，请用三条φ2.5mm以上导线将排插与电源防雷器的“Out”输出端口L、N、PE连接，如只连接L、N两条线没有连接PE的将会降低防雷保护效果。

  以上是澳美高等电位AL-20K-6631-P20N防雷器安装接线图及注意事项，我们还有电源防雷器，二合一防雷器，网络防雷器，信号防雷器，SPD浪涌保护器，电涌保护器等其他等电位防雷器，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。
