广电系统射频防雷器安装接线图

  射频信号防雷器主要是用于广电系统的射频设备传输端口防雷保护。在用于广电系统时，这种防雷装置的接线方式应如何连接呢？今天就让澳美高小编为大家讲解下吧。

  澳美高的射频信号防雷器有个特点，就是对雷击电流进行分层逐级处理。第一层先处理较大的雷击电流，第二层再处理剩余电压，经过分层逐级处理抑制后残压会更低，因此更有效保护设备。

  由于AL-20K-6631-R射频信号防雷器是按次序逐级处理雷击电流，它具有方向性，如果接反了就会减少第二层防雷元件的寿命。所以我们在安装防雷器时就要注意分清内线和外线，内线是连接在被保护设备，外线是连接在拉出拉入的信号线路。

  如下图所示，AL-20K-6631-R防雷器安装接线图

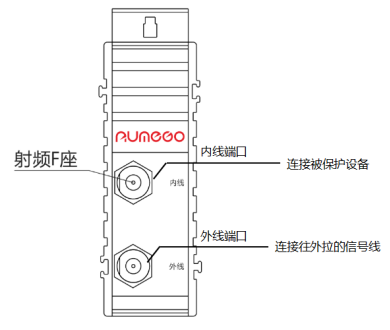

信号AL-20K-6631-R的连接端口：

“内线”端口：连接被保护设备端。

“外线”端口：连接往外拉的线。

  例如某广电系统，广电设备箱设备有CATV光接收机1个，ONU1个，EOC1个，分支分配器1个，空气开关1个，漏电保护器1个，直流供电器3个，如下图所示：

1、雷电会从220V电源线进入打坏设备，我们需要对电源作做防雷保护，可选配AL-20K-6631-P20

2、分支分配器至用户的射频信号线距离较远，雷电会从信号线进入打坏设备，我们需要对信号线做防雷保护，可选配AL-20K-6631-R。（拉出的信号线有多组就相应配多个信号防雷器，如拉出的射频信号线有4组就相应配4个射频信号防雷器。）

AL-20K-6631-R射频信号防雷器安装接线图如下：

  以上是用于广电系统防雷时澳美高射频防雷器安装接线方式，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。我们还有电源防雷器，二合一防雷器，网络防雷器，浪涌保护器，电涌保护器等其他等电位防雷器。
