广播系统防雷器安装接线图

  电源+音频信号二合一防雷器主要是用于公共广播系统的设备电源和音频信号传输端口防雷保护。在用于公共广播系统时，这种防雷装置的接线方式应如何连接呢？今天就让澳美高小编为大家讲解下吧。

  如下图所示，AL-20K-6631-P20和AL-20K-6631-L防雷器安装接线图，

电源AL-20K-6631-P20的连接端口：

  输入端口“Lin”“Nin”连接空气开关的220V输入电。

  输出端口“Lout”“Nout”连接被保护设备。

  地线端口“PE”：有地线的情况下，将“PE”地线端口与地线连接（或与接好地线的铜排连接），此时就拥有泄放式和等电位两种防雷模式同时处理雷击电流。无地线的情况下，“PE”地线端口无需连接。

信号AL-20K-6631-L的连接端口：

  “IN内线（设备）”端口：连接被保护设备端。

  “OUT外线”端口：连接往外拉的线。

  “EB等电位”端口：用φ2.5mm以上导线与设备机箱箱体连接（或与接好设备箱箱体的铜排连接），如没有连接会降低防雷器对设备的保护效果。同一设备机箱内如有多个防雷器时，请用φ2.5mm以上导线将所有防雷器的“EB等电位”端口相互连接，实现机箱内全面等电位防雷(拼合类机型出厂时配有专用配件)。

  澳美高的音频信号防雷器有个特点，就是对雷击电流进行分层逐级处理。第一层先处理较大的雷击电流，第二层再处理剩余电压，经过分层逐级处理抑制后残压会更低，因此更有效保护设备。

  由于AL-20K-6631-L音频信号防雷器是按次序逐级处理雷击电流，它具有方向性，如果接反了就会减少第二层防雷元件的寿命。所以我们在安装防雷器时就要注意分清内线和外线，内线是连接在被保护设备，外线是连接在拉出拉入的信号线路。

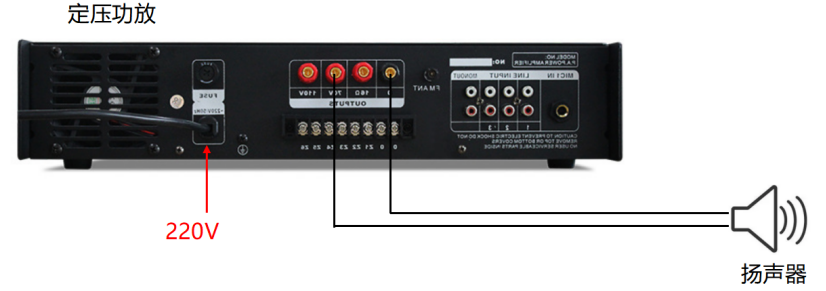

  例如某个广播系统，设备有定压功放1台，拉出的喇叭线有一组，如下图所示：

1、雷电会从220V电源线进入打坏设备，我们需要对电源作做防雷保护，可选配AL-20K-6631-P20

2、定压功放拉至扬声器的音频信号线距离较远，雷电会从信号线进入打坏设备，我们需要对信号线做防雷保护，可选配AL-20K-6631-L。（拉出的信号线有多组就相应配多个信号防雷器，如拉出的音频信号线有3组就相应配3个音频信号防雷器。）

音频信号+电源二合一防雷器安装接线图如下：

  以上是澳美高等电位AL-20K-6631-P20和AL-20K-6631-L拼合式防雷器安装接线图，我们还有电源防雷器，二合一防雷器，网络防雷器，SPD浪涌保护器，电涌保护器等其他等电位防雷器，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，确保质量和效果都有保障的防雷器。
