红外报警系统的RS485防雷器接线图

  澳美高等电位的控制线信号防雷器适用于红外报警系统，门禁道闸安防，电力自动抄表，环境监测，智慧路灯以及其他设备控制线信号数据传输端口的防雷保护。在用于红外报警系统时，很多时候大家对于控制线信号防雷器这种防雷装置的接线方式还是不太清楚，那么，今天就让澳美高小编带大家了解下吧。

澳美高的控制线防雷器有个特点，就是对雷击电流进行分层逐级处理。第一层先处理较大的雷击电流，第二层再处理剩余电压，经过分层逐级处理抑制后残压会更低，因此更有效保护低压用电设备。

由于AL-20K-6631-C控制线防雷器是按次序逐级处理雷击电流，它具有方向性，如果接反了就会减少第二层防雷元件的寿命。所以我们在安装防雷器时就要注意分清内线和外线，内线是连接在被保护设备，外线是连接在拉出拉入的控制信号线路。

     如下图所示的澳美高等电位控制线信号防雷器AL-20K-6631-C,该防雷器的“IN内线（设备）”端口连接被保护设备端，“OUT外线”端口连接往外拉的线。

“EB等电位”端口用φ2.5mm以上导线与设备机箱箱体连接（或与接好设备箱箱体的铜排连接），如没有连接会降低防雷器对设备的保护效果。同一设备机箱内如有多个防雷器时，请用φ2.5mm以上导线将所有防雷器的“EB等电位”端口相互连接，实现机箱内全面等电位防雷(拼合类机型出厂时配有专用配件)。如果用于红外对射探测器没有设备机箱的则可忽略。

红外对射报警系统分为报警主机和红外对射探测器两部分。红外对射探测器安装在室外的围墙上最容易被感应雷电打坏而导致报警系统失灵。报警主机如果拉出的控制线范围超一百米以上的话，那么雷电流会从金属导线冲向报警主机从而导致损坏，如果报警主机的控制线较短只有几十米就没那么容易被雷击坏。

例如，我们某个方案现场的红外对射系统设备有报警主机，红外对射探测器。根据现场设备及走线超百米以上，我们要对报警主机做防雷保护和红外对射探测器做防雷保护，选配方式及接线图如下所示：

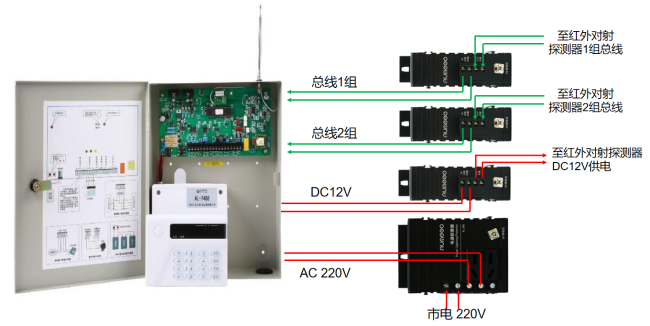

1、报警主机安装防雷接线图：

（1）报警主机220V电源：选配电源防雷器AL-20K-6631-P20

（2）供红外对射探测器低压DC12V电源：选配DC12V电源防雷器AL-20K-6631-D

（3）RS485总线1组和总线2组：选配总线制信号防雷器AL-20K-6631-C

整体方案如下图所示：

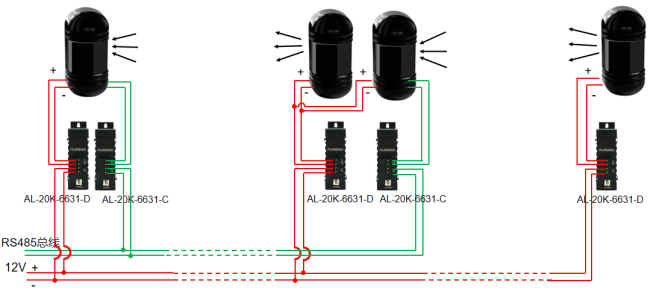

2、红外对射探测器安装防雷接线图：

（1）红外对射探测器供电低压DC12V电源：选配DC12V电源防雷器AL-20K-6631-D

（2）RS485总线信号：选配总线制防雷器AL-20K-6631-C

  两款组合使用，整体方案如下图所示：

以上就是控制线信号防雷器用于红外对射报警系统的接线方式，大家在购买时要选择有按照国家防雷标准制造的专业生产类型品牌，而澳美高公司制造的防雷器，采用等电位免接地防雷技术，严格执行国家标准GB18802.1-2011、GB/T18802.21-2004制造，产品包括有电源防雷器，网络防雷器，二合一防雷器，浪涌保护器等，更有专业人员为你的项目方案设计选配防雷器（SPD浪涌保护器选型），产品质量和效果都有保障。
