防雷器安装顺序要点

  澳美高小编从网站留言中发现有网友提出疑问，安装了防雷器我的自动合闸漏电保护器怎么还是被雷劈坏了呢？

  经过与留言的网友通话后，发现造成自动合闸漏电保护器遭受雷击的原因是：电源防雷器与自动合闸漏电保护器在安装顺序上存有错误。

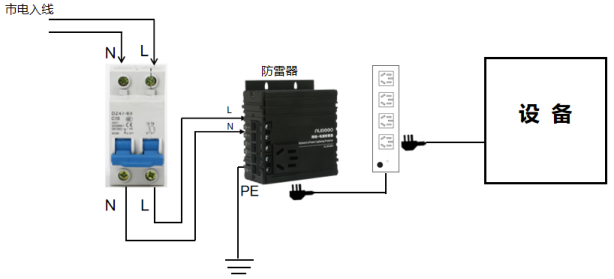

  防雷器安装顺序要点是：防雷器须安装在空气开关的后面。市电入线→空开→防雷器→排插→设备（摄像机/供电器/交换机等）如下图所示：

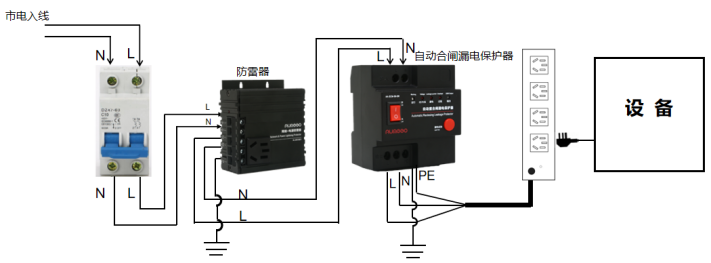

  如果，配电箱内有安装自动重合闸漏电保护器时，防雷装置正确的安装顺序是怎样的呢？让小编告诉您防雷器与自动重合闸漏电保护器正确的安装顺序吧。配电箱设备正确的安装顺序：

  市电入线→空开→防雷器→自动合闸漏电保护器→排插→设备（摄像机/供电器/交换机等）

  在安装时特别注意网络+电源二合一防雷器和自动合闸漏电保护器的安装顺序。防雷器须装在空气开关之后，将二合一防雷器的输入端口与空气开关输出端连接，将自动合闸漏电保护器的输入端口与网络电源二合一防雷器输出端口连接，将排插与自动重合闸漏电保护器输出端口连接，将设备与排插连接。

在检查接线无误后将自动重合闸漏电保护器电源开关按“开ON”键，“运行”指示灯亮，表示本机已通电运行，数秒后“输出”指示灯亮，表示输出端送电正常。接着进行漏电功能测试：按下本机“漏电试验”按钮，立即跳闸断电，此时“漏电”指示灯亮，本机将在30秒后进行自动合闸送电，说明本机的漏电保护功能正常。如有漏电故障存在，合闸后将会立即跳闸断开，待排除好漏电故障后方可合闸通电。

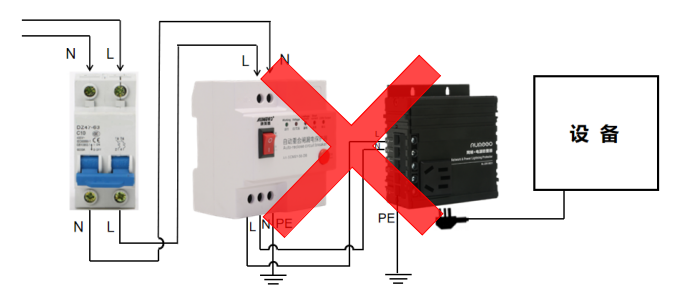

  澳美高小编在与网友通话过程得知，他是为了方便使用防雷器上的插座，才把防雷器装在自动重合闸漏电保护器的后面（如图下图所示）。这个安装顺序是错误的，虽然自动重合闸漏电保护器自身有防雷，但防雷能力有限并不能抵御过大的雷电流，此时由于自动合闸漏电保护器未经防雷器保护，当有重大雷击或特大浪涌电压时，就会导致自动重合闸漏电保护器被雷击或浪涌电压损坏。
