澳美高防雷器采用等电位免地线防雷技术，防雷效果与地线无关。防雷器接上地线后，雷击电流会由等电位瞬间平衡电压和对地泄放两种模式同时处理，相当于拥有两种防雷模式。那么，等电位防雷器用在前端监控箱内时是怎么安装呢？今天就让澳美高小编为大家讲解一下。

1、如下图所示的AL-20K-6631-P20电源防雷器，安装位置是在空气开关后面，漏电开关的前面。

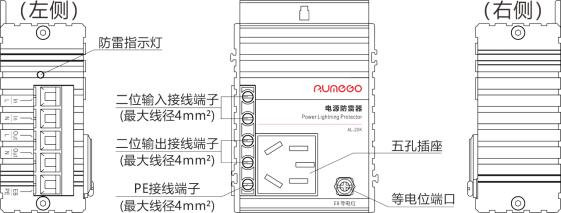

2、如下图所示的AL-20K-6631-P20电源防雷器，在防雷器的左侧带有输入输出的接线端子，“Nin”“Lin”输入端口连接220V输入电，“Nout”“Lout”输出端口连接被保护设备。

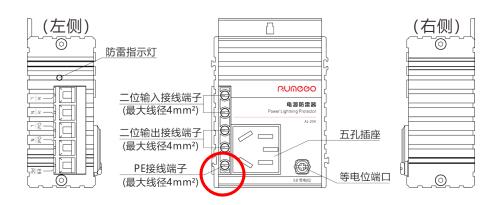

 3、如下图所示的AL-20K-6631-P20电源防雷器，在防雷器左侧带有“PE”地线端口：

（1）有地线的情况下，将“PE”地线端口与地线连接（或与接好地线的铜排连接），此时就拥有泄放式和等电位两种防雷模式同时处理雷击电流。

（2）无地线的情况下，“PE”地线端口无需连接，但要注意的是：将EB端口与设备箱箱体连接（或与接好设备箱箱体的铜排连接），如没有连接会降低防雷器对设备的保护效果。

4、如下图所示的AL-20K-6631-P20电源防雷器，在防雷器正面带有“EB”等电位端口：

（1）无地线的情况下，将“等电位EB”端口用φ2.5mm以上导线与设备机箱箱体连接（或与接好设备箱箱体的铜排连接），如没有连接会降低防雷器对设备的保护效果。

（2）同一设备机箱内如有多个防雷器时，请用φ2.5mm以上导线将所有防雷器的“等电位EB”端口相互连接，实现机箱内全面等电位防雷。(拼合类机型出厂时配有专用配件)

（3）当单独使用信号类防雷器时在没有电源防雷器EB端口互相连接的情况下，请与设备机箱箱体连接（或与接好设备箱箱体的铜排连接）

5、安装注意：

（1）用排插连接防雷器时，应选择使用带三插头线的排插，尽量避免使用二插头的排插因为它会降低防雷保护效果。

（2）如选择使用无带插头线的排插，请用三条φ2.5mm以上导线将排插与电源防雷器的“Out”输出端口L、N、PE连接，如只连接L、N两条线没有连接PE的将会降低防雷保护效果。

   以上是澳美高等电位电源防雷器 AL-20K-6631-P20在前端监控箱的安装方式，我们还有二合一防雷器，信号防雷器，浪涌保护器等其他防雷器，请继续关注我们网站，澳美高小编会定期发布相关文章，如有采购需求可直接添加官网首页底部销售总监的微信二维码。
