防雷器


一、安装环境
将产品安装于箱体内,严禁湿手操作。温度:-40~85℃;相对湿度:RH≤95%;
海拔:﹤3Km;

二、防雷器的安装指引
1、安装时,接线方式必须正确无误(请参照安装接线图),不可接错或漏接;漏接或错误的接线方法,可能会导致设备在重大雷击时遭受损坏。

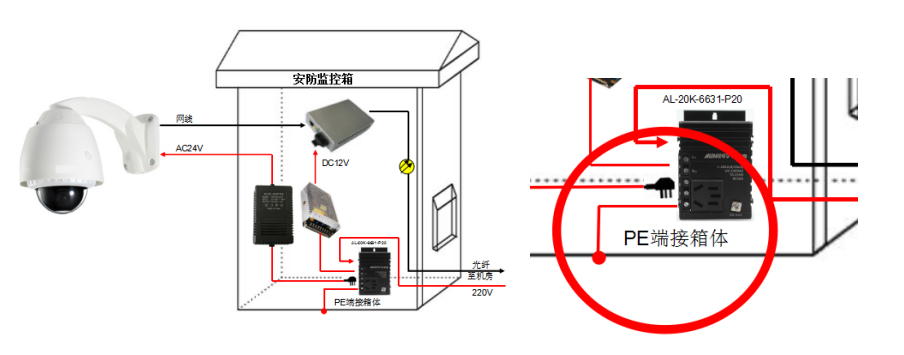

2、防雷器“PE”端口必须与配电箱箱体连接。防雷器“PE”端口没有与配电箱箱体连接整体防雷效果会变差。
3、网线延长线的跳线线序必须与原线序一致,否则会出现:①网络不通;②网速慢;③网络不稳定等情况。

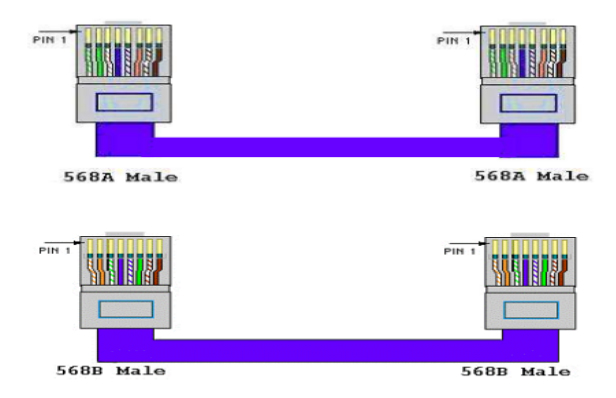

4、EIA/TIA的布线标准中规定了两种双绞线的线序568A和568B。
标准568A:绿白-1 绿-2 橙白-3 蓝-4 蓝白-5 橙-6 棕白-7 棕-8;
标准568B:橙白-1 橙-2 绿白-3 蓝-4 蓝白-5 绿-6 棕白-7 棕-8;

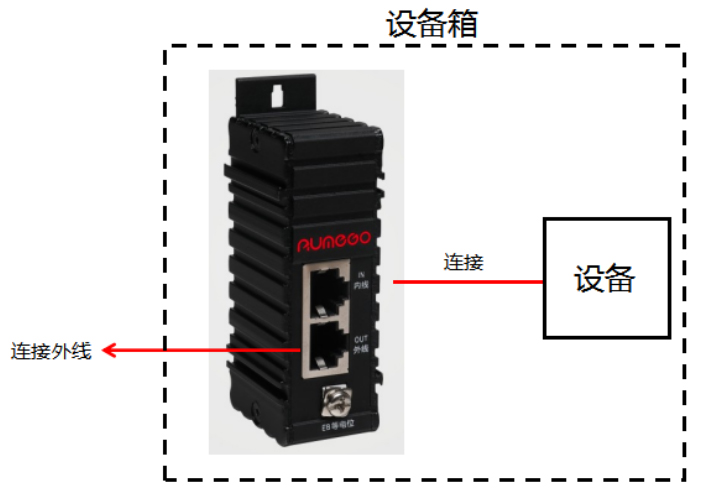

5、分清内线和外线
内线:这里解释为箱内的走线。
外线:这里解释为箱外的线。
信号防雷器安装时,接线要注意分清内线和外线,错误的接线方法可能会导致设备在重大雷击时遭受损坏。




自动重合闸漏电保护器


一、安装环境
将产品安装于箱体内,严禁湿手操作。工作温度:-40~65℃;相对湿度:RH≤95%;

二、自动重合闸漏电保护器安装指引

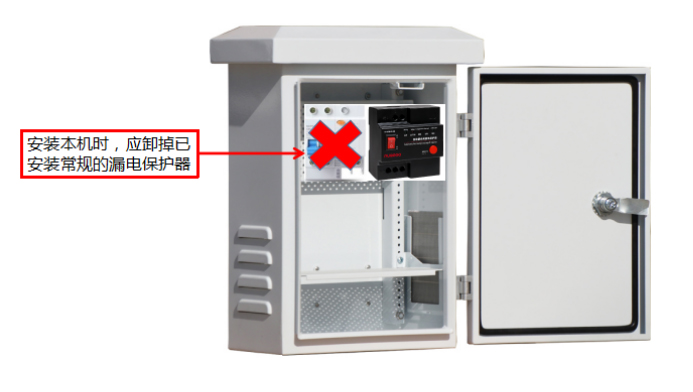

1、本机可代替现有常规的漏电保护器,安装本机时,应卸掉已安装常规的漏电保护器,避免常规的漏电保护器先动作。

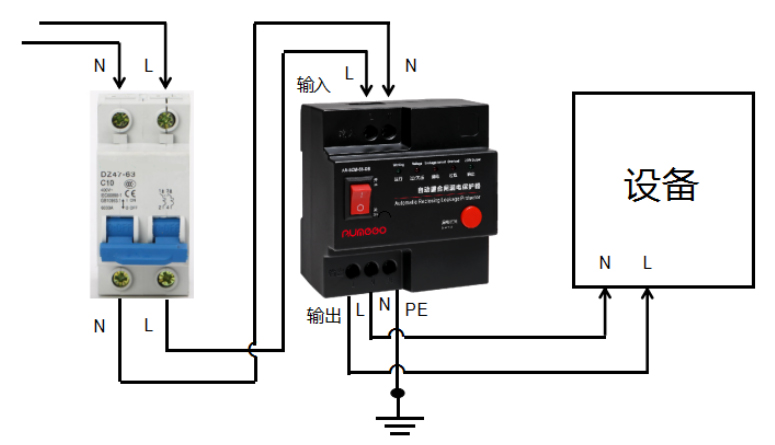

2、将空气开关输出端的火线和零线与本机相对应的输入端口L和N连接,本机输出端的L和N与负载设备连接,地线PE与箱体连接,检测无误之后方可通电。
3、按国家用电安全要求需安装空气开关,在选装空气开关时应比本机额定电流要偏大,如本机为10A的,应选装16A的空气开关,如本机为20A的应选装25A的空气开关。

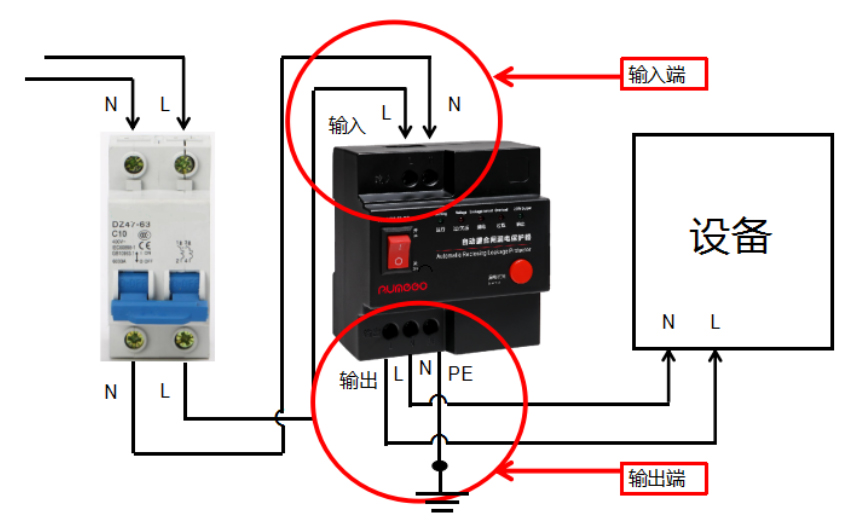

4、特别注意本机分方向性,输入与输出端不能接反,安装时本机须装在空气开关之后。

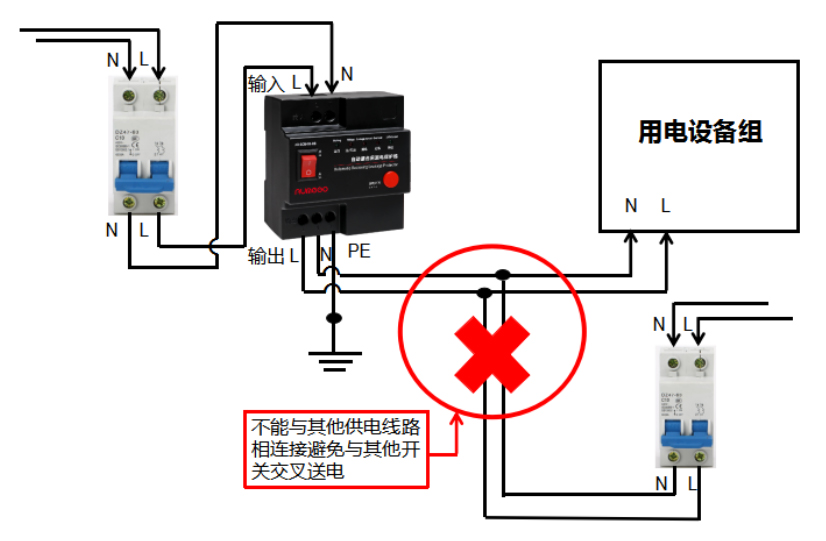

5、本机输出线到用电设备组的线路必须时专线专用,不管是火线还是零线,都不能与其它供电线路相连接,避免与其它开关交叉送电。

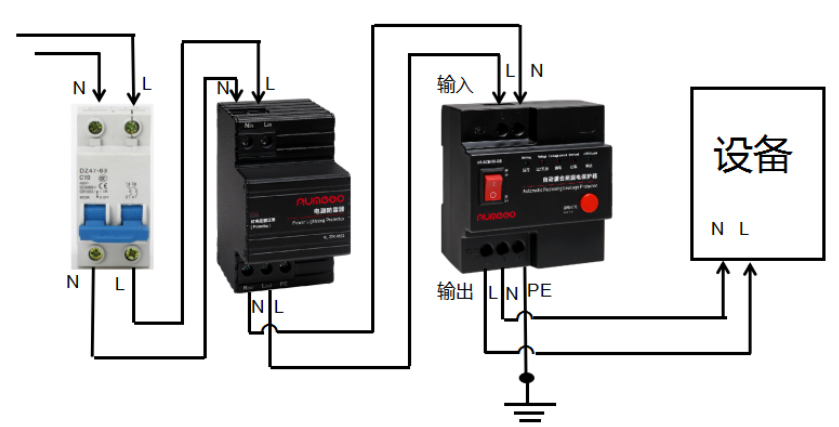

6、如果防雷器和自动重合闸漏电保护器配合一起使用,防雷器需要安装在自动重合闸漏电保护器前面,如下图所示:
