安防监控防雷选配方案(网线传输)


一、首先确定工程项目类型?(如天网/雪亮/工厂/小区等)。以及监控箱至监控中心的传输模式?(工厂,小区等有用光纤也有用网线传输模式)。



二、其次确定监控箱网线与攝像距离的长度

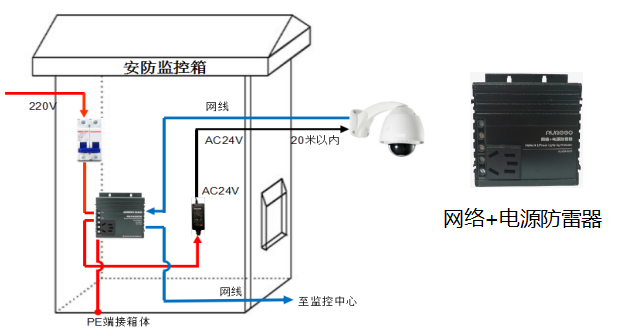

1、如果监控箱网线与摄像机的距离长度20米以内的选配澳美高的(二合一)电源防雷器和网络防雷器即可,如下图所示:




2、如果监控箱网线与摄像机的距离长度超过20米以上,还需要确定该摄像机是用什么供电方式?(如①直流DC12V供电,②POE供电,③220V供电)

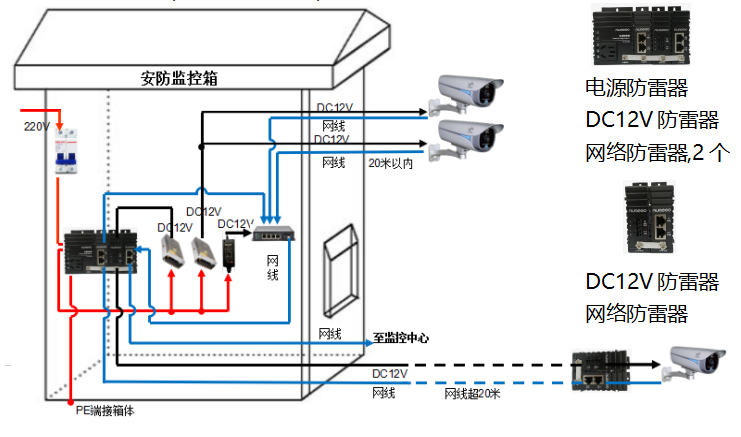

(1) 如改摄像机是采用DC12V供电,可选配澳美高的DC12V防雷器,网络防雷器,两款组合使用;而监控箱内选配澳美高的电源防雷器,DC12V防雷器,2个网络防雷器,三款组合使用,如下图所示:

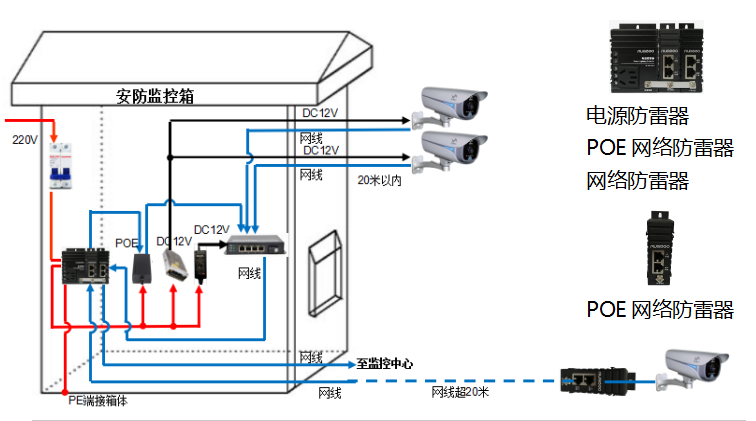

(2)如该摄像机是采用POE供电,只需选配澳美高的POE网络防雷器即可;而监控箱内需选配澳美高的电源防雷器,POE网络防雷器,网络防雷器,三款组合使用,如下图所示:

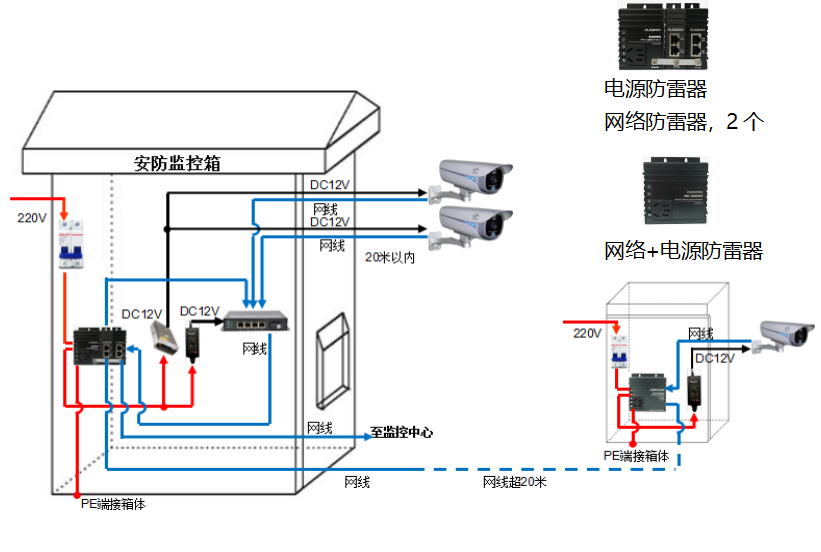

(3)如该摄像机是采用220V就近取电,可选配澳美高(二合一)的电源防雷器和网络防雷器;而监控箱内同样选配澳美高的电源防雷器,2个网络防雷器,三款组合使用,如下图所示:
